• Pays
• Etats-Unis

• Fabricant / Marque
• Zenith Radio Corp.; Chicago, IL

• Année
• 1938

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 68151

• • alternative name: Chicago Radio Lab

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 9

• Lampes / Tubes
• 6K7G 6L7G 6J5G 6K7G 6U5 6J5G 6F5G 6F6G 5Y4G

• Principe général
• Super hétérodyne avec étage HF; FI/IF 455 kHz

• Gammes d'ondes
• GO, OC et Police (Maritime)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 115 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique) / Ø 8 inch = 20.3 cm

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 9S324 9-S-324 Ch= 5907 - Zenith Radio Corp.; Chicago,

• Forme
• Modèle de table avec boutons poussoirs.

• Dimensions (LHP)
• 23 x 14 x 12.5 inch / 584 x 356 x 318 mm

• Remarques
• Shutter Dial.

• Prix de mise sur le marché
• 90.00 $

• Source extérieure
• Ernst Erb

• Source
• The Radio Collector's Directory and Price Guide 1921 - 1965

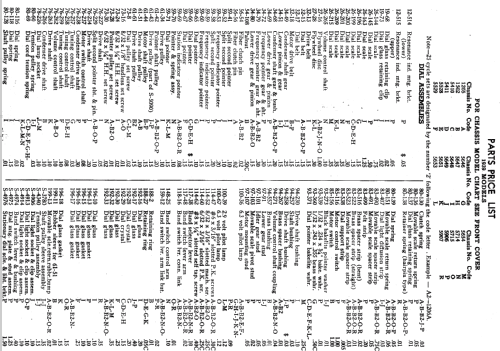

• Source du schéma
• Rider's Perpetual, Volume 9 = 1938 and before

• Littérature
• Collector's Guide to Antique Radios 4. Edition

• Schémathèque (1)
• Zenith Radio The Glory Years 1936-1945

• D'autres Modèles

• Vous pourrez trouver sous ce lien 4505 modèles d'appareils, 4101 avec des images et 3631 avec des schémas.
