J2044R Ch= 20J21
Zenith Radio Corp.; Chicago, IL
- Produttore / Marca
- Zenith Radio Corp.; Chicago, IL
- Anno
- 1952 ?
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 351051
-
- alternative name: Chicago Radio Lab

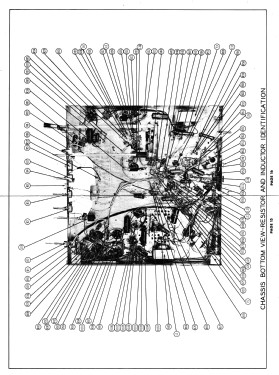

Copy from Zenith broshure.
Copy from Zenith broshure.
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 20
- Valvole
- 6CB6 6CB6 6AB4 6CB6 6CB6 6CB6 6CB6 12AT7 6BN6 6BF5 6BE6 6BL7GT 6AL5 6SN7GT 6SN7GT 6BQ6GT 6W4GT 1B3GT 5U4G 17FP4
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- Gamme d'onda nelle note.
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: J2044R Ch= 20J21 - Zenith Radio Corp.; Chicago,
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Annotazioni
-
Zenith model J2044R is a 17” b/w TV with US standard VHF tuner channels 2 thru 13.
Equipped with chassis 20J21, VHF tuner S-17947and picture tube 17FP4.
- Letteratura / Schemi (1)
- Photofact Folder, Howard W. SAMS (Set 151, folder 1A, dated 1951)
- Letteratura / Schemi (2)
- Photofact Folder, Howard W. SAMS (Set 159, folder 18, dated 2-52)
- Autore
- Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.
