• Pays
• Etats-Unis

• Fabricant / Marque
• Zenith Radio Corp.; Chicago, IL

• Année
• 1964 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 87330

• • alternative name: Chicago Radio Lab

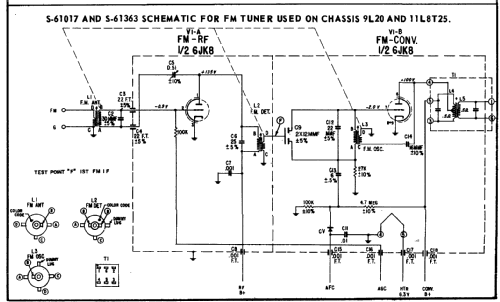

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 10

• Lampes / Tubes
• 6JK8 12BA6 12BA6 12AU6 6CG7 12BE6 12BA6 6EA8 6BN8 12AX7A

• Principe général
• Super hétérodyne avec étage HF; FI/IF 455/10700 kHz

• Gammes d'ondes
• PO et FM

• Tension / type courant
• Alimentation Courant Alternatif (CA)

• Haut-parleur
• - Pour casque ou amplificateur BF

• De Radiomuseum.org
• Modèle: ML2786-3 Ch= 10L23 - Zenith Radio Corp.; Chicago,

• Remarques

• Chassis 10L23 used in Models: ML2785-3 and ML2786-3. Chassis 10L23 is an AM/FM receiver with fm-tuner S-61017 and preamp. To the model belongs also a poweramp and a power supply. Listed tubes refer only to the receiver.

  AM and FM tuner with preamplifier, bass, treble and loudness controls, and output for external power amplifier.
  Phono input socket.

• Source du schéma
• Beitman Radio Diagrams Vol. 25, 1965

• Littérature
• Beitman Radio Diagrams, Vol. 24, 1964 (page 188)

• Auteur
• Modèle crée par Egon Penker. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 4505 modèles d'appareils, 4100 avec des images et 3631 avec des schémas.
  Tous les appareils de Zenith Radio Corp.; Chicago, IL
