- Produttore / Marca
- Zenith Radio Corp.; Chicago, IL
- Anno
- 1957 ?
- Categoria
- Registratore audio/video e/o riproduttore
- Radiomuseum.org ID
- 82348
-
- alternative name: Chicago Radio Lab
With courtesy by WayneEmbry
With courtesy by WayneEmbry
With courtesy by WayneEmbry
With courtesy by WayneEmbry

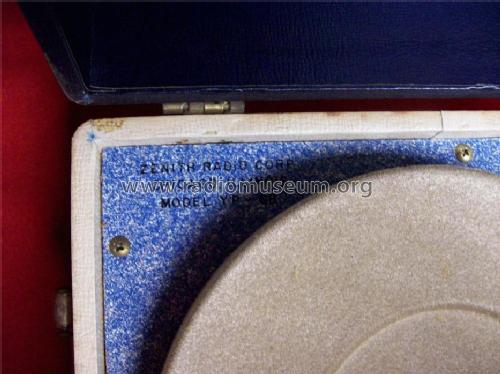

With courtesy by WayneEmbry model number

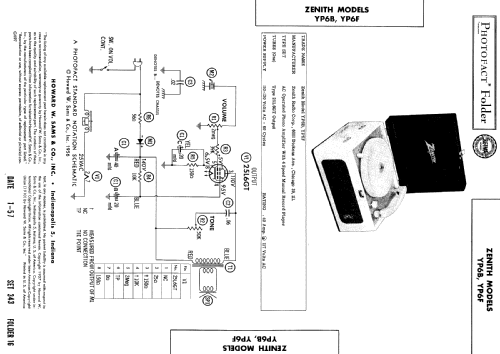

Sams Photofact Folders reference picture.
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 1
- Valvole
- 25L6GT
- Principio generale
- Amplificatore audio
- Gamme d'onda
- - senza
- Particolarità
- Giradischi+AmplifBF+Altoparlant
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 117 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm
- Radiomuseum.org
- Modello: YP6B - Zenith Radio Corp.; Chicago,
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Annotazioni
- Selenium Rectifier.
The Zenith Modell YP6B is a AC Operated One Tube Phono Amplifier with 4 Speed Automatic Record Changer.
- Riferimenti schemi
- Beitman Radio Diagrams Vol. 16, 1956
- Letteratura / Schemi (1)
- Photofact Folder, Howard W. SAMS (Date 1-57, Set 343, Folder 16)
- Autore
- Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.
