Z2221YZU Ch= 17Z30U
Zenith Radio Corp.; Chicago, IL
- País
- Estados Unidos
- Fabricante / Marca
- Zenith Radio Corp.; Chicago, IL
- Año
- 1957 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 314822
-
- alternative name: Chicago Radio Lab
Copy from Zenith folder.

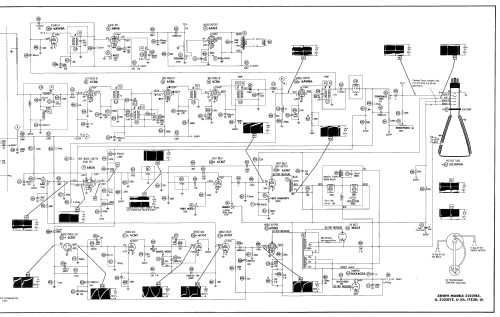

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 18
- Válvulas
- 6BK7A 6AF4 6U8 6CB6 6CB6 6CB6 6AW8 6BU8 6BN6 6AQ5 6CM7 6CN7 6CG7 6DQ6 6AX4GTA 1B3GT 5U4GA or 5U4GB 21CWP4
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 5 inch = 12.7 cm
- Material
- Materiales diversos
- de Radiomuseum.org
- Modelo: Z2221YZU Ch= 17Z30U - Zenith Radio Corp.; Chicago,
- Forma
- Sobremesa de cualquier forma, detalles no conocidos.
- Anotaciones
-
Zenith model Z2221YZU is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with chassis 17Z30U, VHF-tuner S-24673, UHF-tuner S-41363 and picture tube 21CWP4.
- Documentación / Esquemas (1)

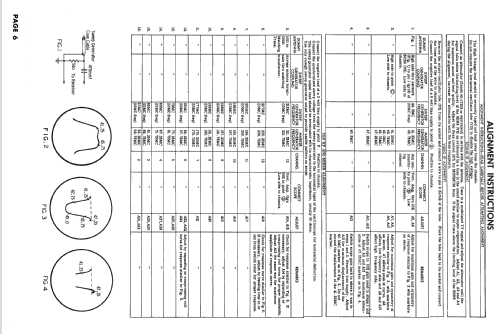

- Photofact Folder, Howard W. SAMS (Set 372 Folder 17 dated 9-57)
