• Paese
• Svezia

• Produttore / Marca
• AGA and Aga-Baltic Radio AB; Sweden

• Anno
• 1962 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 226372

• • alternative name: AGA-Baltic Radio AB; Stockholm

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 9

• Semiconduttori
• AF102 AF135 AF136 AF137 AF137 AC122 AC122 AC117 AC117 AA112 BA101 OA174 OA160 AA112 AA112

• Principio generale
• Supereterodina (in generale); ZF/IF 452/10700 kHz

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)     10 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), onde lunghe, 2 onde corte e FM.

• Tensioni di funzionamento
• Batterie a secco / 6R20: 1 x 9 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Materiali
• Pelle / stoffa / plastica ma con altro materiale sottostante

• Radiomuseum.org

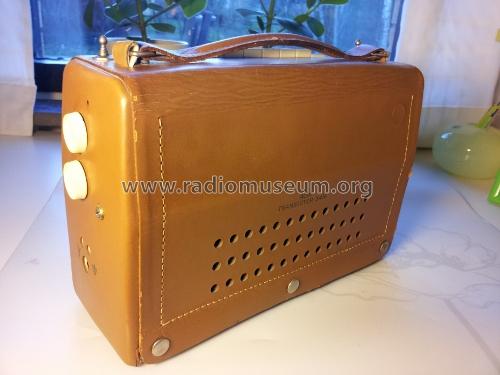

• Modello: Transistor 3416 - AGA and Aga-Baltic Radio AB;

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 305 x 210 x 110 mm / 12 x 8.3 x 4.3 inch

• Annotazioni

• Wavebands

  • LV/LW = 750 - 2000 m
  • MV/MW = 520 - 185 m
  • KVII/SWII = 1,6 - 3,6 MHz (KR, Kustradio)
  • KVI/SWI = 20 - 51 m
  • FM = 87 - 100 MHz with AFC

  Ferrite rod antenna for LW, MW and SWII, frame antenna for SWI, telescopic antenna for FM and SWI. Tuning instrument. Jacks for ext. car antenna and DIN pick-up or tape recorder.

  Recommended battery: Tudor 9T5 (6R20)

• Peso netto
• 2.5 kg / 5 lb 8.1 oz (5.507 lb)

• Letteratura / Schemi (1)
• -- Schematic

• Autore
• Modello inviato da Erik Hedenblad. Utilizzare "Proponi modifica" per inviare ulteriori dati.
