• Paese
• Francia

• Produttore / Marca
• AOIP, AOP (A.O.I.P., A.O.P.), Association des Ouvriers en Instruments de Précision; Paris

• Anno
• 1950 ??

• Categoria
• Strumento da laboratorio

• Radiomuseum.org ID
• 253122

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Gamme d'onda
• - senza

• Tensioni di funzionamento
• Batterie a secco / 4,5-24 Volt

• Altoparlante
• - - Nessuna uscita audio.

• Materiali
• Mobile di metallo

• Radiomuseum.org

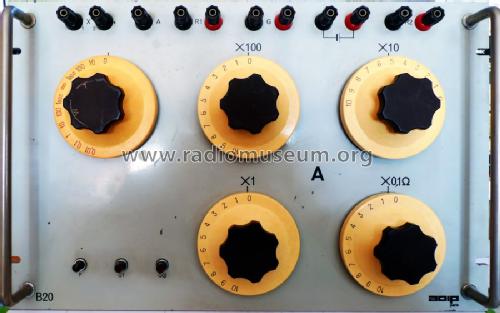

• Modello: Pont de Wheatstone B20 - AOIP, AOP A.O.I.P., A.O.P.,

• Forma
• Rack

• Dimensioni (LxAxP)
• 482 x 155 x 310 mm / 19 x 6.1 x 12.2 inch

• Annotazioni

• Pont combiné Wheatstone/Thomson B20.

  Permet la mesure de résistance de 0.1Ω à 11MΩ en configuration Wheatstone et de 10µΩ à 10Ω en configuration Thomson.

  En pont Thomson il faut une résistance étalon qui doit être du même ordre de grandeur que X. Cette résistance de 0.1Ω, 0.01Ω, 0.001Ω possède 4 bornes et sera raccordée à R2. X sera en R1.

  Description :

  4 décades A : x0.1Ω, x1Ω, x10Ω, x100Ω.

  Elles sont accessibles sur les bornes A et X1.

  1 switch rotatif 11 positions : choix du  type de pont  :

  • W pour Wheatstone avec bras de 0.01Ω, 0.1Ω, 1Ω, 10Ω, 100Ω, 1000Ω.
  • T pour Thomson avec bras 0Ω, 10Ω, 100Ω, 1000Ω.

  Ces résistances sont accessibles sur A et R1n.

  Les 4 décades + les 4 résistances du bras T en série sont accessibles sur R1n et R2r.

  Prises (socles banane de 4mm) :

  • X1, X2 pour la résistance à mesurer en pont Wheatstone.
  • A accès aux résistances
  • R1n, R1r connexion de la résistance X en pont Thomson.
  • Gn, Gr  pour le galvanomètre (µA)
  • Symbole de la pile entre 2 bornes n et r pour une pile de 4.5V à 24V
  • R2n, R2r pour connecter la résistance étalon en pont Thomson.

  Remarque : X1=R2r

  Boutons poussoir :

  • P interrupteur de pile.
  • G1 et G0.1 switch du galvanomètre (deux sensibilités).

• Peso netto
• 7.2 kg / 15 lb 13.7 oz (15.859 lb)
