4445A Model 9A variometer tuned

Atwater Kent Mfg. Co.; Philadelphia, USA

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1923
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 183108

 Especificaciones técnicas

  • Numero de valvulas
  • 4
  • Principio principal
  • RFS sin reacción
  • Número de circuitos sintonía
  • 2 Circuíto(s) AM
  • Gama de ondas
  • OM (onda media) solamente
  • Tensión de funcionamiento
  • Baterías recargables o pilas
  • Altavoz
  • - Este modelo usa altavoz exterior (1 o más).
  • Material
  • Madera con lámparas a la vista.
  • de Radiomuseum.org
  • Modelo: 4445A Model 9A [variometer tuned] - Atwater Kent Mfg. Co.;
  • Forma
  • Formas varias descritas en notas aparte.
  • Ancho, altura, profundidad
  • 620 x 220 x 220 mm / 24.4 x 8.7 x 8.7 inch
  • Anotaciones

  • Breadboard. Two dials (primary tuning control knobs).
    This was the last version of the variometer tuned Model 9. Battery binding posts were removed and power was carried to the receiver through a cable. The early version 9 used a green T/A unit and battery binding post connections while the later version used the cable and a brown wrinkle paint finish T/A can.

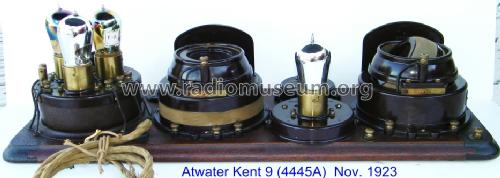

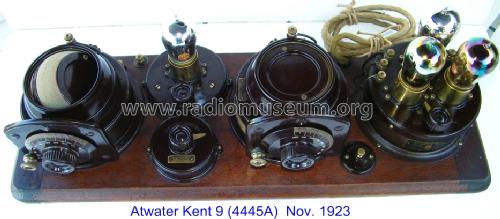

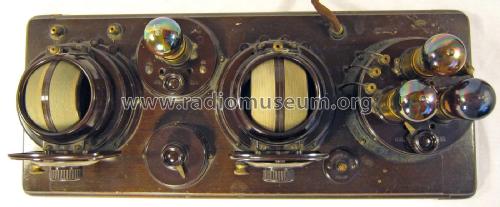

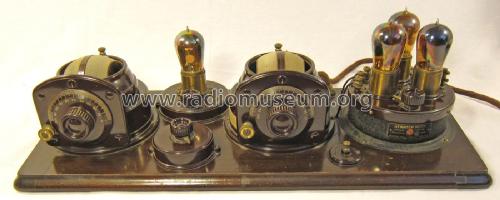

    Breadboard consisting of two type 11 tuners, RF-amp, TA 3812 Det./Amp; even regeneration was possible (though not designed for) through plate coupling (with a very good front tube);

    Antenna connections for long and short antenna on top of the board. Ground connection on the first variometer.

  • Peso neto
  • 5 kg / 11 lb 0.2 oz (11.013 lb)
  • Documentación / Esquemas (2)
  • The Atwater Kent Radios, The AWA Review, 1999 Vol. 12, by Ralph O. Williams, pages 53-57
