• Pays
• Allemagne

• Fabricant / Marque
• Braun; Frankfurt

• Année
• 1972/1973

• Catégorie
• Haut-parleur, casque ou écouteur

• Radiomuseum.org ID
• 117851

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 32

• Semi-conducteurs

• Principe général
• Amplification audio; 3 Etage(s) BF

• Gammes d'ondes
• - sans

• Particularités
• HP avec ampli intégré

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 200 Volt

• Haut-parleur
• 3 HP

• Matière
• Boitier en bois

• De Radiomuseum.org

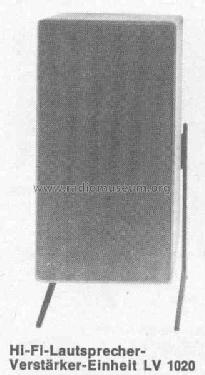

• Modèle: Hi-Fi Lautsprecher-Verstärker-Einheit LV1020 [bis Chassis Nr. 11500] - Braun; Frankfurt

• Forme
• Console de forme générique

• Dimensions (LHP)
• 380 x 740 x 300 mm / 15 x 29.1 x 11.8 inch

• Remarques
• HiFi-Stereo-Lautsprecher-Verstärker-Einheit. Ausgangsleistung pro Frequenzbereich: Tiefton 50 W, Mittelton 30 W, Hochton 15 W (Nennbelastbarkeit).
  Übertragungsbereich 20-25000 Hz, 108 dB/1m, Nettovolumen: 50 Liter.
  Bestückung: 1 TT LC/30, 1MT LC5/2, 1 HT LC 2/3, Frequenzweiche 12 dB/Oct. Übergänge bei 400/3000 Hz.
  Holzgehäuse mit weisser Kuststoff-Oberfläche oder Nussbaum-Furnier; Frontseite gelochtes farblos eloxiertes Alu, abnehmbar.
  Vorrichtung für die Befestigung des Fussgestelles LF700.

• Poids net
• 28 kg / 61 lb 10.8 oz (61.674 lb)

• Prix de mise sur le marché
• 1,500.00 DM

• Source
• -- Original prospect or advert

• Littérature
• -- Original-techn. papers.

• Schémathèque (1)
• Handbuch VDRG 1972/1973

• Auteur
• Modèle crée par Reimund REINHARDT. Voir les propositions de modification pour les contributeurs supplémentaires.
