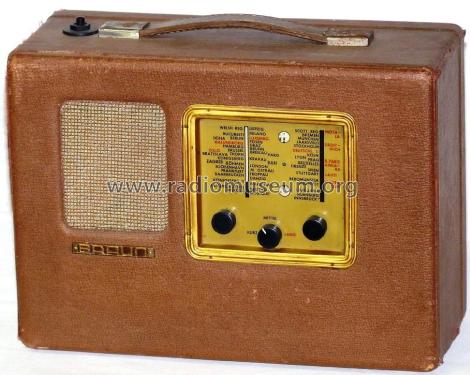

Piccolo BSK 441 (BKS 441)

• Land
• Deutschland / Germany

• Hersteller / Marke
• Braun; Frankfurt

• Jahr
• 1941–1943

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 1272

• Bilder
• Schaltpläne

Previous Next

Previous Next

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 4

• Röhren
• DCH11 DF11 DAF11 DL11

• Hauptprinzip
• Superhet allgemein; ZF/IF 472 kHz

• Anzahl Kreise
• 4 Kreis(e) AM

• Wellenbereiche
• Langwelle, Mittelwelle und Kurzwelle.

• Betriebsart / Volt
• Akku und/oder Batterie / 1,4 & 95 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 12 cm = 4.7 inch

• Material
• Leder / Stoff / Plastic / Segeltuch über div. Material

• von Radiomuseum.org
• Modell: Piccolo BSK 441 - Braun; Frankfurt

• Form
• Reisegerät > 20 cm (netzunabhängig betreibbar)

• Abmessungen (BHT)
• 300 x 200 x 130 mm / 11.8 x 7.9 x 5.1 inch

• Bemerkung
• Beide Schreibweisen kommen vor: BSK und BKS! Rahmenantenne MW + LW. Export

• Nettogewicht
• 7 kg / 15 lb 6.7 oz (15.419 lb)

• Datenherkunft
• Radiokatalog Band 1, Ernst Erb

• Schaltungsnachweis
• Schenk-Regelien und FS-Bestückungstab.

• Literaturnachweis
• Funkgeschichte der GFGF (9503)

• Literatur/Schema (1)
• -- Schematic
