• País
• Francia

• Fabricante / Marca
• Cibot Radio; Paris

• Año
• 1963

• Categoría
• Amplificador de audio o mezclador

• Radiomuseum.org ID
• 332424

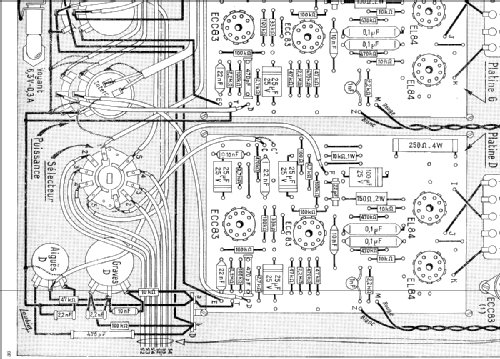

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 10

• Válvulas
• ECC83 ECC83 ECC83 ECC83 ECC83 EL84 EL84 EL84 EL84 EZ81

• Principio principal
• Amplificador de Audio

• Gama de ondas
• - no hay

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110-240 Volt

• Altavoz
• - Este modelo usa altavoz exterior (1 o más).

• Potencia de salida
• 20 W (unknown quality)

• Material
• Metálico

• de Radiomuseum.org
• Modelo: Amplificateur Haute-Fidélité Stéréo - Cibot Radio; Paris

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Ancho, altura, profundidad
• 360 x 125 x 240 mm / 14.2 x 4.9 x 9.4 inch

• Anotaciones

• Cet appareil stéréophonique comporte sur chaque canal :

  • étage de préamplification/correction par 2 x 1/2 élément d'une ECC83 pour le PU basse impédance
  • étage préampli et sélecteur des différentes entrées ECC83
  • étage de correcteur de tonalité entre les triodes ECC83
  • étage amplificateur et déphaseur cathodyne par lampe ECC83
  • étage final push pull 10 W modulés, par deux lampes EL84

  Puissance de sortie : 10 W par canal
  Transformateur de sortie : Supersonic W8 à circuit magnétique à grains orientés
  Impedances de sortie : 3, 6, 9 et 15 Ω
  Courbe de réponse : linéaire à ± 1 dB, de 30 à 20000 Hz

  4 entrées commutables :
  PU basse impédance, 5 mV
  Micro haute impédance,5 mV
  Magnétophone, 300 mV
  Auxiliaire, 300 mV

  Il est à noter que les prises d'écrans ne sont pas utilisées.

  Le correcteur de tonalité permet de relever ou d'abaisser d'environ 13 dB le niveau des graves et des aiguës par rapport au médium.

• Precio durante el primer año
• 600.00 FRF

• Mencionado en
• Radio Plans (électronique loisirs, Applications) (N° 191 Septembre 1963, pages 24 et suivantes)

• Autor
• Modelo creado por Jean-Pierre Ambroise. Ver en "Modificar Ficha" los participantes posteriores.
