• Year
  • 1952/1953
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 19200

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 472/10700 kHz; 2 AF stage(s)
  • Tuned circuits
  • 8 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110, 125, 150, 220, 240 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Power out
  • 5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org

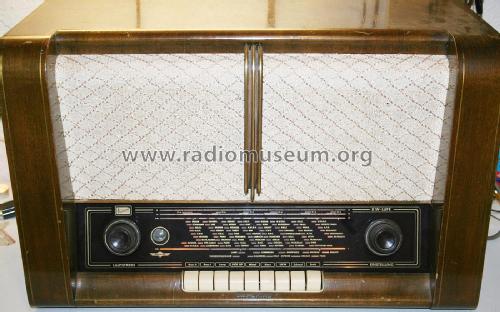

  • Model: Imperial J 622W - Continental-Rundfunk GmbH
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 635 x 400 x 290 mm / 25 x 15.7 x 11.4 inch
  • Notes
  • ZF auch 454 kHz; Kurzwellenlupe.
  • Net weight (2.2 lb = 1 kg)
  • 15 kg / 33 lb 0.6 oz (33.04 lb)
  • Price in first year of sale
  • 498.00 DM
  • External source of data
  • Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Imperial is part of the collections of the following members.

 Forum

Forum contributions about this model: Continental-Rundfunk: Imperial J 622W

Threads: 1 | Posts: 2

Hallo Forum,

ich erhielt dieser Tage dieses Gerät über ebay.
Die Seilführung besteht aus zwei getrennten Seilzügen: der erste Seilzug übertragt die Bewegung vom Antrieb auf die große Seilscheibe des Drehkos. Der zweite Zug führt von der Drehko-Seilscheibe über zwei Umlenkrollen zum Skalenzeiger, der an einer Stange geführt wird. Leider fehlt bei meinem Gerät dieser zweite Zug. Ich habe den nun so wie ich meinte, es sei richtig aufgezogen, Drehsinn und Bewegungsrichtung stimmen auch. Leider überstreicht der Skalenzeiger nun nur die Hälfte des Skalenbereiches, er bleibt in der Mitte stehen, wenn der Drehko ganz eingedreht ist !

Wer hat einen Seilführungsplan zu dem Gerät oder kann in seinem Gerät mal nachsehen, wie es richtig ist ? Oder habe ich ganz prinzipiell etwas falsch gemacht ?

Gruß & Dank
Holger Pflug

H. P., 09.Jun.06

Weitere Posts (2) zu diesem Thema.
