- Land
- USA
- Hersteller / Marke
- Crosley Radio Corp.; Cincinnati (OH)
- Jahr
- 1946
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 36911
Crosley Chassis - Dial
Crosley chassis - top view
Crosley chassis - back

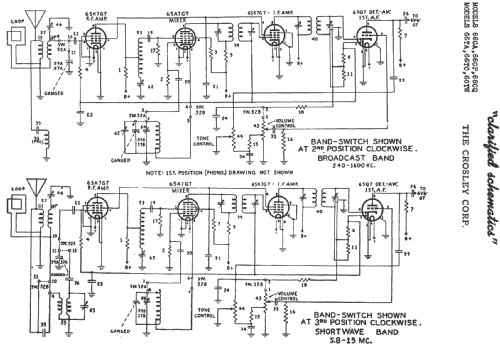

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 6
- Hauptprinzip
- Super mit HF-Vorstufe; ZF/IF 455 kHz; 2 NF-Stufe(n)
- Wellenbereiche
- Mittelwelle und Kurzwelle.
- Betriebsart / Volt
- Wechselstromspeisung / 110 Volt
- Lautsprecher
- Dynamischer LS, mit Erregerspule (elektrodynamisch)
- Belastbarkeit / Leistung
- 4.5 W (Qualität unbekannt)
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 66CA - Crosley Radio Corp.;
- Form
- Standgerät: allgemein.
- Abmessungen (BHT)
- 26.75 x 37.5 x 12 inch / 679 x 953 x 305 mm
- Datenherkunft extern
- Ernst Erb
- Schaltungsnachweis
- Rider's Perpetual, Volume 15 = 1947 and before
- Literaturnachweis
- Radio Retailing (Radio & Television R.) (April 1946 page 91.)
- Weitere Modelle
-
Hier finden Sie 1791 Modelle, davon 1048 mit Bildern und 1282 mit Schaltbildern.
Alle gelisteten Radios usw. von Crosley Radio Corp.; Cincinnati (OH)
Forumsbeiträge zum Modell: Crosley Radio Corp.;: 66CA
Threads: 1 | Posts: 44
Last March, I was trying to figure out what's wrong with this old Crosley chassis. I'm getting no output, but also no hum, just a little static when I turn the volume up or down.
Thomas Albrecht and several others of you were gracious to help me figure it out. I'm now back to that project and have determined the following: All voltages on all tubes are within or close to spec, except for the 6SQ7, 1st detector stage.
The readings on that tube are pin 2 -1v (and I do get a little hum from the speaker when testing). Pin 4 -1v Pin 6 75v (should be 110) Pin 7 6.3v ac
All other tubes measure spec or close to it.
Being a novice at this can you tell me what I should check next? Keep in mind that I'm just learning and don't have any test equipment besides a Simpson meter and a Precision tube tester.
Thanks so much, I haven't been in touch with the forum lately, but will try to be more active.
Dave Turner
Dave Turner, 14.Feb.10
