- País
- Suecia
- Fabricante / Marca
- Elektriska Belysningsbyrån Erik Nordgren (EGE-E.G.E.); Stockholm
- Año
- 1925
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 244614
By courtesy of member Hermann Lorenz.
By courtesy of member Hermann Lorenz.
Picture taken by member Hermann Lorenz.
Picture taken by member Hermann Lorenz.
Picture taken by member Hermann Lorenz.
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 1
- Válvulas
- B406
- Principio principal
- RFS con reacción (regenerativo)
- Gama de ondas
- OM (onda media) solamente
- Tensión de funcionamiento
- Red: Corriente continua (CC, inglés = DC) / 220 Volt
- Altavoz
- - Este modelo usa amplificador externo de B.F.
- Material
- Madera
- de Radiomuseum.org
- Modelo: SM1 - Elektriska Belysningsbyrån
- Forma
- Sobremesa, caja, normalmente con tapa (panel no inclinado).
- Anotaciones
-
190-625 m våglängd, 220V likström. This radio could be made by Joel Olsson, Stadsgården 22 Stockholm. It is possible that Electric Lighting Office of EGE was just a reseller. The radio is shown as the larger SM3 (3 tubes) in the magazine "Radio" No. 19 from 1925. For: Joél Olsson, Stadsgarden 22, Stockholm. But we show it also for Elektriska Belysningsbryan "EGE".
The SM1 is here displayed with a tube RE084 which exists only from 1927 or later. At that time such models could receive quite a number of different tubes like Philips B406, Telefunken RE78 etc. We have to use a tube line-up from the first year.
- Precio durante el primer año
- 150.00 Kr
- Documentación / Esquemas (4)
- -- Schematic
- Autor
- Modelo creado por Ernst Erb. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 2 modelos, 2 con imágenes y 1 con esquemas.
Ir al listado general de Elektriska Belysningsbyrån Erik Nordgren (EGE-E.G.E.); Stockholm
Contribuciones en el Foro acerca de este modelo: Elektriska: SM1
Hilos: 1 | Mensajes: 2
Hallo liebe Gemeinde,
Ich bin ganz neu hier und habe gleich mal eine Frage.

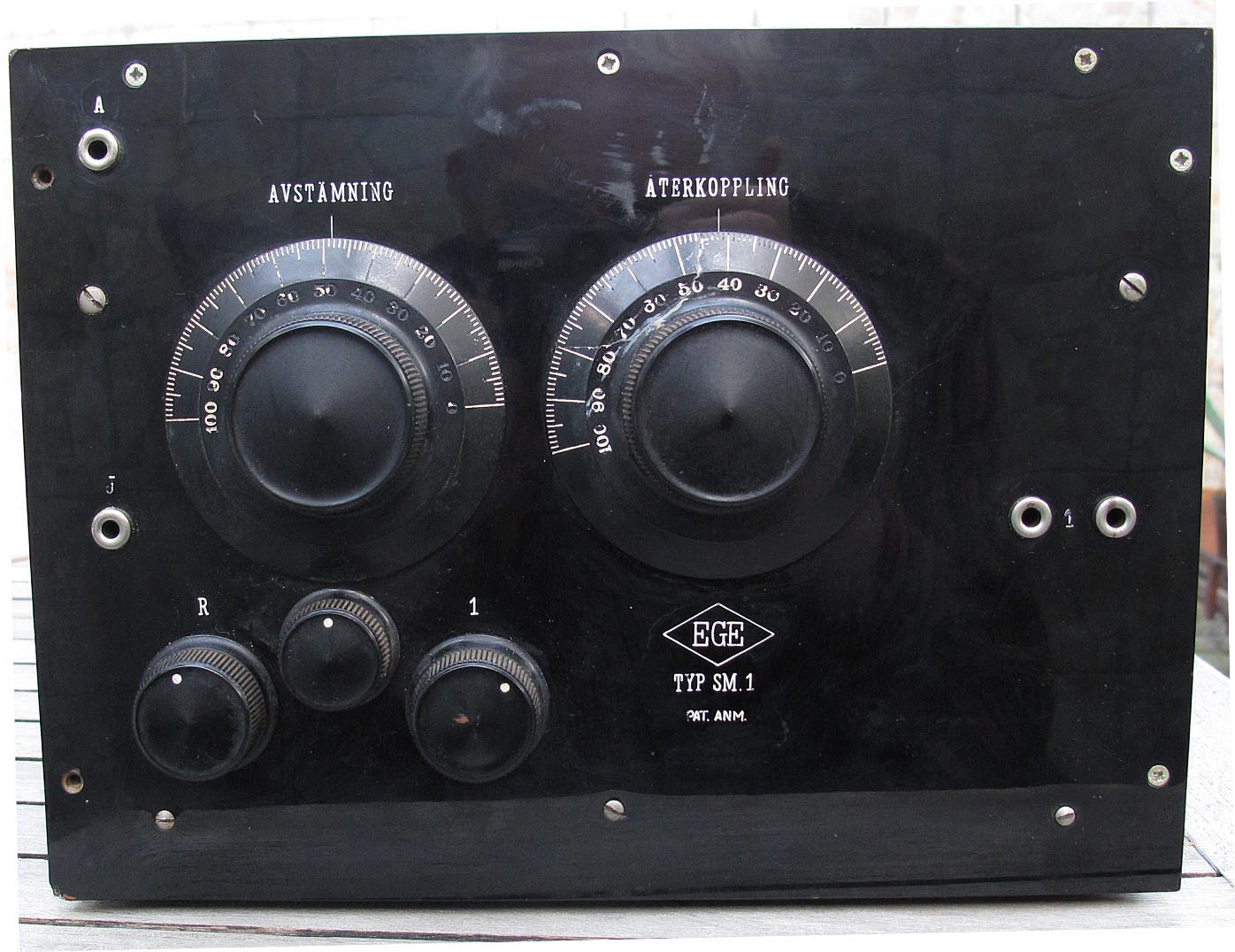

Vor einiger Zeit fiel mir das abgebildete 1 Röhren-Audion für 120 Volt Gleichstrom in die Hände. Rückkopplung mit einer Drehspule und Kopfhörerausgang.
Da die Verdrahtung total zerfleddert war, habe ich sie neu gemacht. Eine Röhre war auch nicht vorhanden, aber ich meine, es müsste mit einer RE 064 oder RE 084 bestückt gewesen sein. Ich habe mich für eine RE 084 entschieden und das Gerät funktioniert damit.

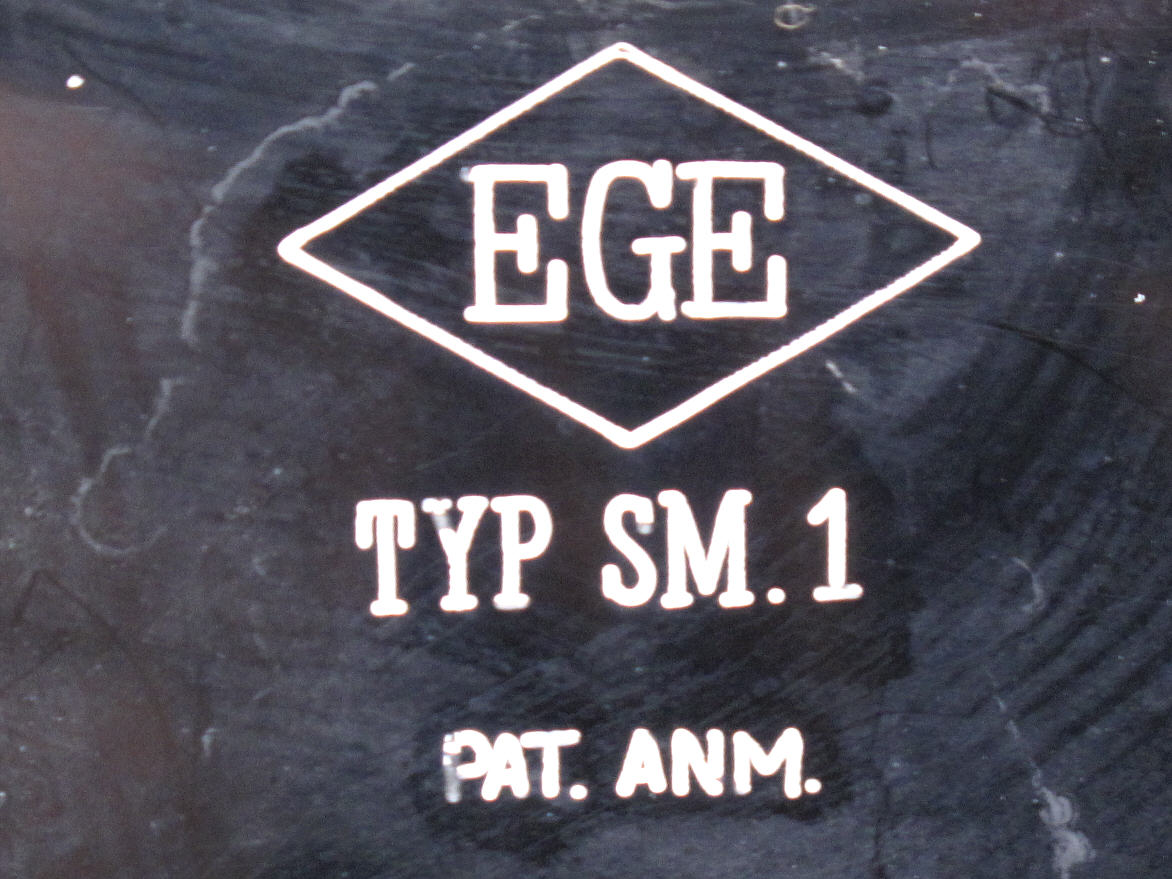

Meine Frage.: Kann mir jemand sagen, was das für ein Gerät ist und wofür es gebraucht wurde und was das ungefähre Baujahr ist. Als Herkunft dient mir nur die Bezeichnung auf der Frontplatte, Land wahrscheinlich Schweden. Siehe auch die beigefügten Bilder.
Mit freundlichen Grüßen Hermann Lorenz
Anexos
Hermann Lorenz, 01.Nov.13
