Röhrenprüfgerät W20 - S/N ab 27031 - 27060 Ua 10 - 500 V

Funke, Max, Weida/Thür. (Ostd.) (D) später Adenau

Données
Forum
Images
Collections

  • Année
  • 1954
  • Catégorie
  • Appareils de mesure et de dépannage (matériel de labo)
  • Radiomuseum.org ID
  • 220670
    • alternative name: Prüfgerätewerk Weida, VEB || WETRON Weida, VEB; Weida, ;(Ostd.) (D) ex Funke
    • Brand: Bittorf & Funke

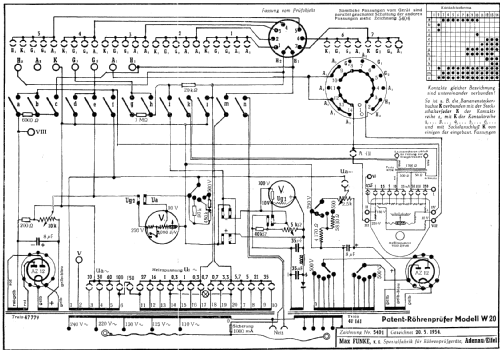

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 2
  • Gammes d'ondes
  • - sans
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 220; 110-240 Volt
  • Haut-parleur
  • - - Pas de sortie basse fréquence
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: Röhrenprüfgerät W20 - S/N ab 27031 - 27060 [Ua 10 - 500 V] - Funke, Max, Weida/Thür. Ostd.
  • Forme
  • Modèle de table générique
  • Remarques

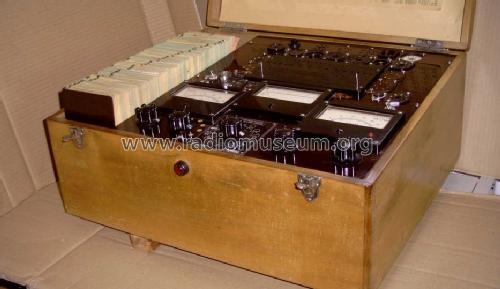

  • Dies ist eine ab 18.05.1954 mit den Seriennummern 27031 bis 27060 so ausgelieferte Variante. Noch mit 2 mal AZ12, jedoch die Anodenspannung auf 500 Volt erhöht und nun zusätzlich in Stufen vorwählbar. (Nun 4 statt 3 Stellknöpfe) Außerdem ist eine Polaritätsumkehr für G1 hinzugekommen. Gehäuse noch ohne Lüftungsgitter.
  • Littérature
  • Röhrenhistorie Bd. III, W.Scharschmidt
  • Auteur
  • Modèle crée par Reiner Scholz. Voir les propositions de modification pour les contributeurs supplémentaires.

 Collections | Musées | Littérature

Collections

Le modèle Röhrenprüfgerät fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: Funke, Max, Weida/Th: Röhrenprüfgerät W20 - S/N ab 27031 - 27060

Discussions: 1 | Publications: 1

Auf einer Verkaufsplatform habe ich ein weiteres W20 aus dieser zweiten Serie gesichtet. Der Verkäufer beschreibt es als Bundeswehrgerät. (Fotos folgen) Vorab teilte er mir folgendes mit:

Auf dem Typenschild gibt es zur Bezeichnung W20 keinen weiteren Zusatz, der auf eine Sonderausführung hinweist, so wie es beim W19 S der Fall war.

Das Gehäuse entspricht der zivilen Ausführung und wurde lediglich an den Seitenwänden olivgrün lackiert. Der obere Rand wurde nicht lackiert, was darauf schließen läßt, dass das Gerät schon fertig montiert war und später (vom Nutzer?) umlackiert wurde.

Es gibt keine Sonderfassungen

Der Prüfstempel der Endkontrolle ist vom  03.06.1954

Die Seriennummer lautet 270 31. Das wäre das erste Gerät der zweiten Serie.

Es stellen sich folgende Fragen:

Existieren weitere BW- Geräte? Wurde eine größere Stückzahl geordert oder hat Funke eines oder mehre Mustergeräte zwecks Eignungsprüfung zur Verfügung gestellt?

Reiner Scholz, 01.Aug.12
