Eclair Cadre 55

Gaillard; Paris

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1955
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 334151

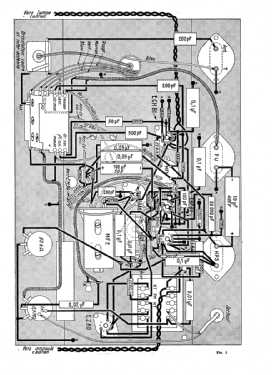

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 6
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)
  • Anzahl Kreise
  • 6 Kreis(e) AM
  • Wellenbereiche
  • Langwelle, Mittelwelle und zwei mal Kurzwelle.
  • Betriebsart / Volt
  • Wechselstromspeisung / 110-245 Volt
  • Lautsprecher
  • Dynamischer LS, mit Erregerspule (elektrodynamisch) / Ø 17 cm = 6.7 inch
  • Belastbarkeit / Leistung
  • 3 W (Qualität unbekannt)
  • Material
  • Gerät mit Holzgehäuse
  • von Radiomuseum.org
  • Modell: Eclair Cadre 55 - Gaillard; Paris
  • Form
  • Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
  • Bemerkung

  • Ce récepteur présente un schéma classique. Il est équipé d'un cadre à air blindé orientable, type Cadrex à haute impédance, qui lui confère une bonne sensibilité malgré l'absence d'étage HF.

    La bobine d'excitation du haut parleur est insérée classiquement dans la ligne H.T. et améliore le filtrage. La polarisation de la pentode préamplificatrice BF (EBF80) est obtenue par l'insertion d'une résistance de 220 ohms sur le retour de la masse vers le point milieu de l'enroulement H.T. du transformateur d'alimentation.

    Une commande de timbre est réalisée par action d'une résistance variable en série avec un condensateur de 0.1µF sur l'anode de l'EL84.

    Le prix de 8030 Fr concerne le chassis nu en pièces détachées, il n'y a pas d'autre option.



  • Originalpreis
  • 8,030.00 FRF
  • Autor
  • Modellseite von Jean-Pierre Ambroise angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
