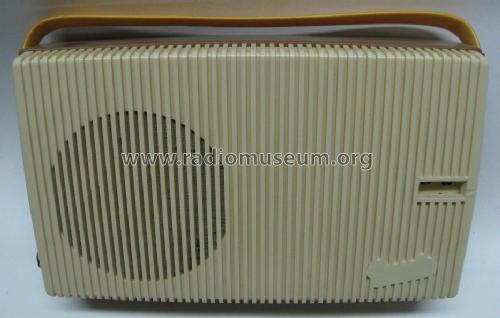

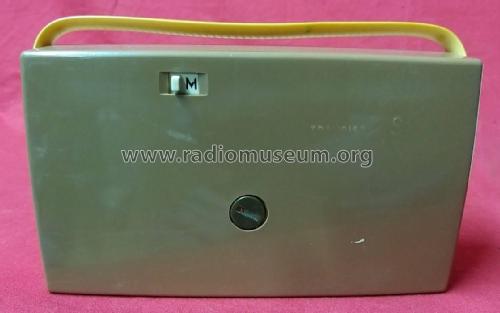

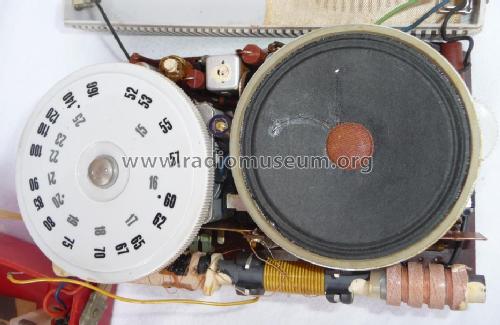

Susi 830

Graetz, Altena (Westfalen)

Data
Forum
Pictures
Collections

  • Year
  • 1959/1960
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 1780

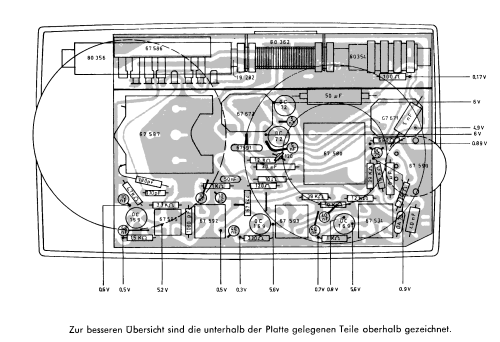

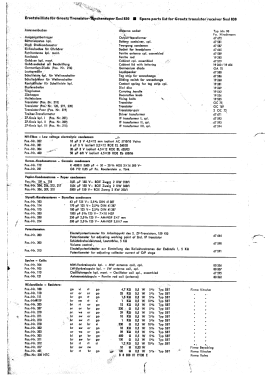

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 460 kHz
  • Tuned circuits
  • 5 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Dry Batteries / (4 × 1,5) Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
  • Power out
  • 0.24 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Susi 830 - Graetz, Altena Westfalen
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 158 x 94 x 44 mm / 6.2 x 3.7 x 1.7 inch
  • Notes
  • Erstmals vorgestellt auf der Deutschen Rundfunk-, Fernseh- ond Phonoausstellung in Frankfurt/Main am 14.8.1959 .
  • Net weight (2.2 lb = 1 kg)
  • 0.5 kg / 1 lb 1.6 oz (1.101 lb)
  • Price in first year of sale
  • 118.00 DM
  • Literature/Schematics (1)
  • Funk-Technik (FT) (18/1959, S. 660 / Neuvorstellung, Schema)

 Collections | Museums | Literature

Collections

The model Susi is part of the collections of the following members.

 Forum

Forum contributions about this model: Graetz, Altena: Susi 830

Threads: 2 | Posts: 4

Hallo Herr Cohen, dieser Effekt ist schon oft beschrieben worden und nennt sich Whisker. Besonders betroffen sind im Transistorbereich die Typen im TO-7- Gehäuse (Siemens und Valvo). Dort bilden sich oft Whiskerbrücken zwischen dem Kollektoranschluß und dem Gehäuse. Beim ausgelöteten Transistor (es müssen alle Beinchen frei sein) genügt auch eine kleine Elkoentladung zwischen dem Kollektor und dem Gehäuse. Bei US-Transistoren mit diesem Gehäuse passiert so etwas nicht, da man diese mit einer einer Isoliermasse gefüllt hat oder das Transistorsystem mit einem lackähnlichen Überzug versehen hat. Im www gibt es dazu reichlich Bilder und Textinformationen. Freundlichen Gruß, K.- Heinz Entrich

Karl-Heinz Entrich † 7.21, 15.Jul.16

Weitere Posts (2) zu diesem Thema.

Beim Einschalten steht auf dem Labor-Netzgerät ein Wert von 0,01 A, also in Ordnung. Es kommt aber kein Ton. Beim Herumfühlen mit einem Schraubenzieher um T4 herum, brummt das Gerät zum ersten Mal. (T4 ist der Vorverstärker, OC75.) Messen der Spannungswerte, beginnend bei T2: ein Knacken im Lautsprecher. Bei T1 tut sich akustisch wieder nichts, und die Spannungs-Werte stimmen ganz und gar nicht. Der OC169 neigt zu Zinnfasern. Also mit dem Messerchen die Leiterbahn von der Erde zum Masse-Anschluss des T1 abgehängt. Gerät läuft sofort. Die Magie des Zinnfasern-Transistors: von kaputt zu ganz in einem Schnitt!

Attachments

Bruce Cohen, 15.Jul.16
