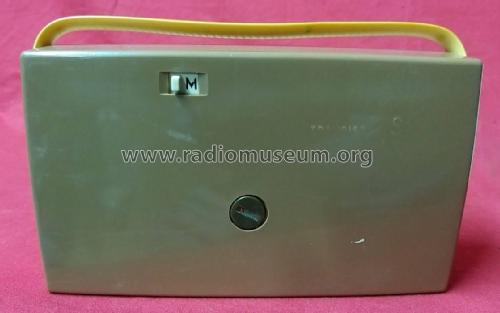

Susi 830

Graetz, Altena (Westfalen)

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1959/1960
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 1780

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di transistor
  • 6
  • Principio generale
  • Supereterodina (in generale); ZF/IF 460 kHz
  • N. di circuiti accordati
  • 5 Circuiti Mod. Amp. (AM)
  • Gamme d'onda
  • Onde medie (OM) e onde lunghe (OL).
  • Tensioni di funzionamento
  • Batterie a secco / (4 × 1,5) Volt
  • Altoparlante
  • AP magnetodinamico (magnete permanente e bobina mobile) / Ø 7 cm = 2.8 inch
  • Potenza d'uscita
  • 0.24 W (qualità ignota)
  • Materiali
  • Plastica (non bachelite o catalina)
  • Radiomuseum.org
  • Modello: Susi 830 - Graetz, Altena Westfalen
  • Forma
  • Tascabile (portatile molto piccola), < 20 cm
  • Dimensioni (LxAxP)
  • 158 x 94 x 44 mm / 6.2 x 3.7 x 1.7 inch
  • Annotazioni
  • Erstmals vorgestellt auf der Deutschen Rundfunk-, Fernseh- ond Phonoausstellung in Frankfurt/Main am 14.8.1959 .
  • Peso netto
  • 0.5 kg / 1 lb 1.6 oz (1.101 lb)
  • Prezzo nel primo anno
  • 118.00 DM
  • Letteratura / Schemi (1)
  • Funk-Technik (FT) (18/1959, S. 660 / Neuvorstellung, Schema)

 Collezioni | Musei | Letteratura

Collezioni

Il modello Susi fa parte delle collezioni dei seguenti membri.

 Forum

Discussioni nel forum su questo modello: Graetz, Altena: Susi 830

Argomenti: 2 | Articoli: 4

Hallo Herr Cohen, dieser Effekt ist schon oft beschrieben worden und nennt sich Whisker. Besonders betroffen sind im Transistorbereich die Typen im TO-7- Gehäuse (Siemens und Valvo). Dort bilden sich oft Whiskerbrücken zwischen dem Kollektoranschluß und dem Gehäuse. Beim ausgelöteten Transistor (es müssen alle Beinchen frei sein) genügt auch eine kleine Elkoentladung zwischen dem Kollektor und dem Gehäuse. Bei US-Transistoren mit diesem Gehäuse passiert so etwas nicht, da man diese mit einer einer Isoliermasse gefüllt hat oder das Transistorsystem mit einem lackähnlichen Überzug versehen hat. Im www gibt es dazu reichlich Bilder und Textinformationen. Freundlichen Gruß, K.- Heinz Entrich

Karl-Heinz Entrich † 7.21, 15.Jul.16

Weitere Posts (2) zu diesem Thema.

Beim Einschalten steht auf dem Labor-Netzgerät ein Wert von 0,01 A, also in Ordnung. Es kommt aber kein Ton. Beim Herumfühlen mit einem Schraubenzieher um T4 herum, brummt das Gerät zum ersten Mal. (T4 ist der Vorverstärker, OC75.) Messen der Spannungswerte, beginnend bei T2: ein Knacken im Lautsprecher. Bei T1 tut sich akustisch wieder nichts, und die Spannungs-Werte stimmen ganz und gar nicht. Der OC169 neigt zu Zinnfasern. Also mit dem Messerchen die Leiterbahn von der Erde zum Masse-Anschluss des T1 abgehängt. Gerät läuft sofort. Die Magie des Zinnfasern-Transistors: von kaputt zu ganz in einem Schnitt!

Allegati

Bruce Cohen, 15.Jul.16
