• Pays
• Italy

• Fabricant / Marque
• GVH Elettronica; Bologna

• Année
• 1978–1980

• Catégorie
• Amplificateur BF ou mélangeur BF

• Radiomuseum.org ID
• 337846

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 9

• Semi-conducteurs
• BC237 BC337 BC297 BD801 BD802 MJ15004 MJ15004 MJ15003 MJ15003 µA301 1N4003 1N4003

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Tension / type courant
• Alimentation Courant Alternatif (CA)

• Haut-parleur
• - Ce modèle nécessite des HP externes

• Matière
• Circuits imprimés

• De Radiomuseum.org

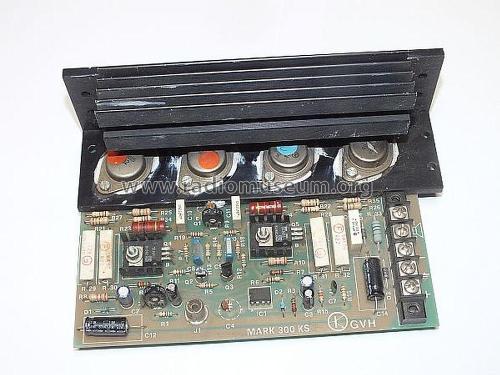

• Modèle: Amplificatore HI-FI Mark 300 KS - GVH Elettronica; Bologna

• Forme
• Chassis (pour intégration dans meuble)

• Dimensions (LHP)
• 180 x 68 x 130 mm / 7.1 x 2.7 x 5.1 inch

• Remarques

• Amplificatore monofonico su circuito stampato fornito di morsettiere per tutti i collegamenti.
  Tensione di funzionamento CC 50 + 50 V 3 A in servizio continuo con 6 A di picco.
  Potenza di uscita 200 Weff (RMS) su 4 Ω. Impedenza di uscita 4 ÷ 16 Ω.
  Banda passante: 9 Hz ÷ 33 kHz ± 3 dB. Distorsione a 200 W eff a 1 kHz: ≤ 0,15%.

• Littérature
• - - Manufacturers Literature (Documentazione del produttore)

• Auteur
• Modèle crée par Pier Antonio Aluffi. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 50 modèles d'appareils, 48 avec des images et 26 avec des schémas.
  Tous les appareils de GVH Elettronica; Bologna
