• Country
• Germany

• Manufacturer / Brand
• Hielscher-Apparatebau-Gesellschaft; Breslau

• Year
• 1933 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 74056

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• G1064

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 125; 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Various materials

• from Radiomuseum.org
• Model: Rundfunk-Reparaturgerät 2002 [mit G1064] - Hielscher-Apparatebau-

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 356 x 190 x 207 mm / 14 x 7.5 x 8.1 inch

• Notes

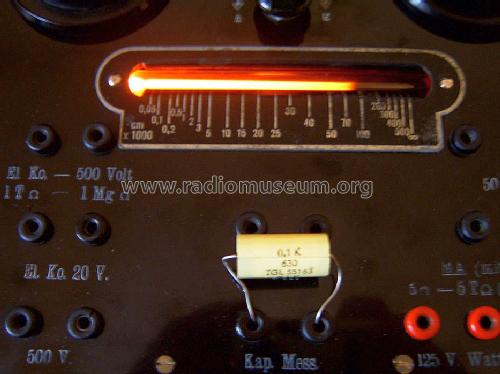

• Universal-Reparaturgerät im Koffer, Kurzschlussprüfung von Kondensatoren, Widerstandsmessung und Prüfung von Elektrolyt-Kondensatoren mit ca. 500 V Prüfspannung, Prüfung von Elektrolyt-Kondensatoren mit ca. 20 V Prüfspannung, Spannungsmessung bis 50 V/500 V, Kapazitätsmessung (Anzeige über Länge der Leuchtsäule einer Glimmröhre) 100 pF - 1 µF, Wattmeter. Eingebaute Widerstände 3 kOhm, 10 kOhm, 30 kOhm, 100 kOhm sowie Kondensatoren 2 µF und 4 µF zum Überbrücken defekter Teile im Gerät, über Schalter einstellbar.

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Author
• Model page created by Wolfgang Bauer. See "Data change" for further contributors.
