Page W144U /00D /00L

• Land
• Österreich / Austria

• Hersteller / Marke
• Horny (Hornyphon); Wien

• Jahr
• 1965/1966

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 77906

• • Marke: Hornyphon

• Bilder
• Schaltpläne

Previous Next

Previous Next

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 4

• Röhren
• UCH81 UBF80 UCL82 UY89

• Hauptprinzip
• Superhet allgemein; ZF/IF 460 kHz

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Allstromgerät / 110-127; 220 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: Page W144U /00D /00L - Horny Hornyphon; Wien

• Form
• Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).

• Abmessungen (BHT)
• 260 x 130 x 140 mm / 10.2 x 5.1 x 5.5 inch

• Bemerkung

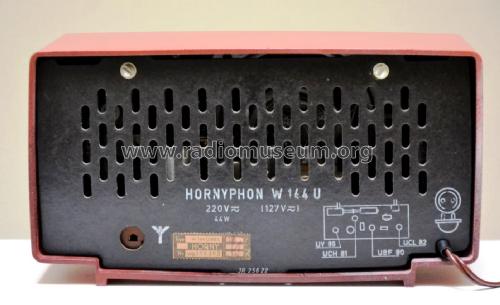

• 2 Ausführungen:

  • /00D = beige
  • /00L = rot

• Nettogewicht
• 1.5 kg / 3 lb 4.9 oz (3.304 lb)

• Datenherkunft
• Radiokatalog Band 2, Ernst Erb

• Literatur/Schema (1)
• -- Original-techn. papers.

• Autor
• Modellseite von Hannes Wurnitsch angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
