• Paese
• Austria

• Produttore / Marca
• Ingelen, Elektrotechnische Fabrik Ing. Ludwig Neumann GmbH; Wien

• Anno
• 1934

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 8990

• • Brand: Elektrot.Fabrik Ludwig Neumann

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 6

• Valvole
• E447 E415 E447 E444 E443H 1805

• Principio generale
• Supereterodina (in generale); ZF/IF 128 kHz

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL) e corte (OC).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA)

• Altoparlante
• AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo)

• Materiali
• Mobile in legno

• Radiomuseum.org

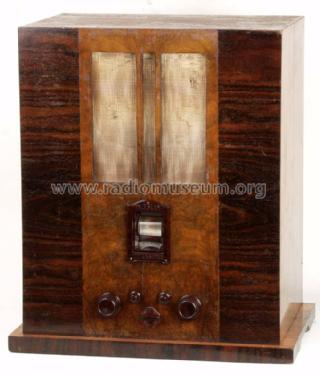

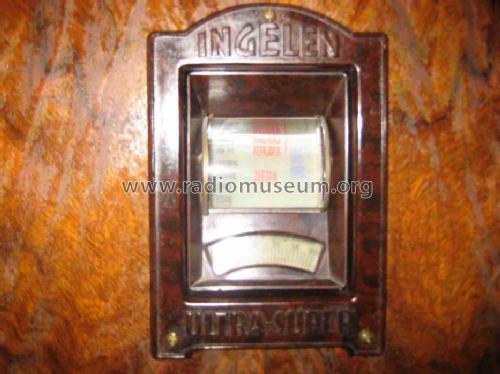

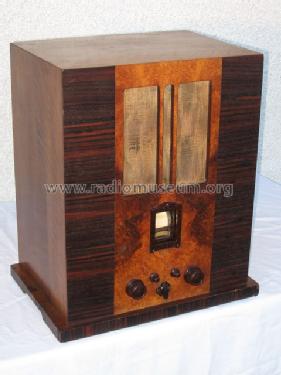

• Modello: S5 Ultra W - Ingelen, Elektrotechnische

• Forma
• Soprammobile verticale (sviluppato in altezza; no cattedrale, sin decorazioni).

• Annotazioni
• Abst.Anz.;ZF=128,5

• Fonte esterna dei dati
• E. Erb 3-907007-36-0

• Fonte dei dati
• Radiokatalog Band 2, Ernst Erb

• Riferimenti schemi
• Lange+Schenk+FS-Röhrenbestückung
