• Année
  • 1957
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 148573

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 4
  • Principe général
  • Super hétérodyne (en général); FI/IF 470 kHz; 2 Etage(s) BF
  • Circuits accordés
  • 6 Circuits MA (AM)
  • Gammes d'ondes
  • PO et GO
  • Tension / type courant
  • Secteur et Piles (tous types). / 200-250 / 1.5 & 90 Volt
  • Haut-parleur
  • HP dynamique à aimant permanent + bobine mobile / Ø 4.5 inch = 11.4 cm
  • Matière
  • Cuir / canvas / plastique mais autre matériel en dessous!
  • De Radiomuseum.org
  • Modèle: 29 - Invicta Radio Ltd.; Cambridge,
  • Forme
  • Portative > 20 cm (sans nécessité secteur)
  • Dimensions (LHP)
  • 10.5 x 5 x 8 inch / 267 x 127 x 203 mm
  • Remarques
  • Attache style radio same chassis as model 28. Similar to Pam models 712 & 716, also Pye model P114BQ.
  • Prix de mise sur le marché
  • 17.00 GBP
  • Source
  • -- Schematic
  • Source du schéma
  • Radio and TV Servicing books (R&TVS) book
  • Littérature
  • Attache Radios. By Mark Johnson.
  • Auteur
  • Modèle crée par Keith Staines. Voir les propositions de modification pour les contributeurs supplémentaires.

 Collections | Musées | Littérature

Collections

Le modèle fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: Invicta Radio Ltd.;: 29

Discussions: 1 | Publications: 5

I recently restored an Invicta 29 (A Pye Chassis same as Invicta 28, PAM 712, PAM716 and Pye Jewel Case with PCB version).

The question I asked people was where should the sceen can be?

I have seen both photographs

Pye Jewel case on RMorg

Screen on DAF96 (possibly wrong)
(RMorg Pye Jewel Case 1955)

and also

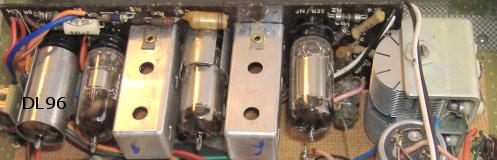

screen on DL96 (Invicta 29)

Screen on DL96 (probably right)
(Invicta29, also Pye)

Notice the 1955 and 1957 chassis are identical. Also I have seen in various photographs of the similar chassis the screen on DL96 or DAF96.

Well the DAF96 is sensitive and renowned for "Microphony", so I thought also since the RMorg photo showed it, that the DAF96 was correct location.

But I noticed that for a about 1/3rd of the mid range of the volume the Radio would often "squeal", always when "cold" and less so after an hour or two.

So I swapped screen shield (which has a soldered earth wire) to the DL96 output pentode and from cold the problem of "feedback squeal" at certain volume levels is cured.





Michael Watterson, 04.Oct.11
