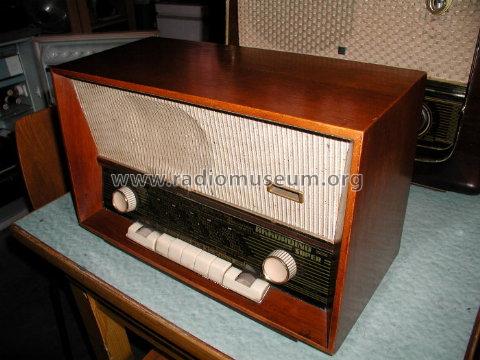

Akkordino - Super

Kapsch & Söhne (KS), Telephon- und Telegraphenfabriks-AG; Wien

Data
Forum
Pictures
Collections

  • Year
  • 1962/1963
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 81794

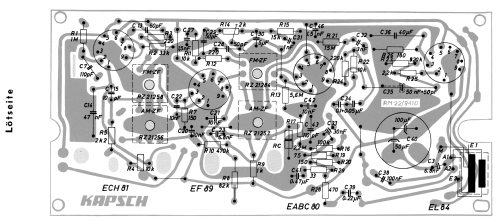

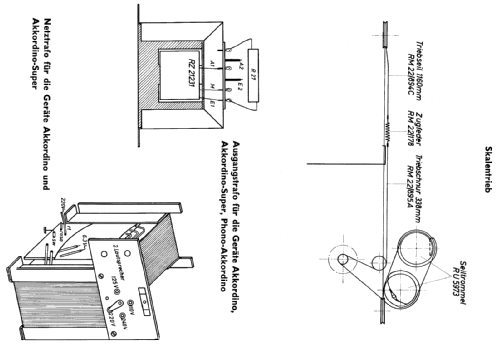

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 480/10700 kHz
  • Wave bands
  • Broadcast, Long Wave and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110, 125, 220, 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 2.5 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Akkordino - Super - Kapsch & Söhne KS, Telephon-
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 410 x 255 x 200 mm / 16.1 x 10 x 7.9 inch
  • Notes
    • Wie Akkordino jedoch getrennte Drehregler für Bass und Höhen
    • Besonderheit: Sprachtaste
    • Anschlüsse (Banane):
      • Phono/Tonband-Wiedergabe und Tonband-Aufnahme
      • LS Anschluss
      • Antenne
    • wichtige Bauteile:
      • Skalenlämpchen 7V 0,3A
      • Ovallautsprecher (13 x 18 cm)

    Siehe auch:

  • Net weight (2.2 lb = 1 kg)
  • 7 kg / 15 lb 6.7 oz (15.419 lb)
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Mentioned in
  • -- Original prospect or advert
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Hannes Wurnitsch. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Akkordino - Super is part of the collections of the following members.

 Forum

Forum contributions about this model: Kapsch & Söhne KS,: Akkordino - Super

Threads: 1 | Posts: 1



Reparaturbericht



Mein "Akkordino Super" wies ein sonderbares Phänomen auf : Während  UKW einwandfrei funktionierte, war auf LW gar nichts zu empfangen und auf MW nur zwischen dem hochfrequenteren Skalenanfang ( ca 1620 kHz) und ca. 800 kHz. Dort brach der Empfang abrupt ab, wenn man in Richtung Skalen - Ende weiterdrehte.

Der defekte Koppelkondensator (C 35 ) sorgte zwar für  erhöhten Anodenstrom, wie man aus der Kathodenspannung von ca. 15 V schließen konnte.Dessen Auswechseln sorgte nicht nur für eine Verbesserung der Klangqualität, sondern ließ auch die Anodenspannung ansteigen.Dies hatte aber keinen Einfluß auf den Oszillator : Das o.a. Phänomen blieb erhalten.

Auch die nächste Vermutung, der C 14 sei daran Schuld, erwies sich als falsch.

Da die Skala stimmte, konnte man davon ausgehen, dass die Verkürzungskondensatoren, zumindest der für MW , in Ordnung seien.

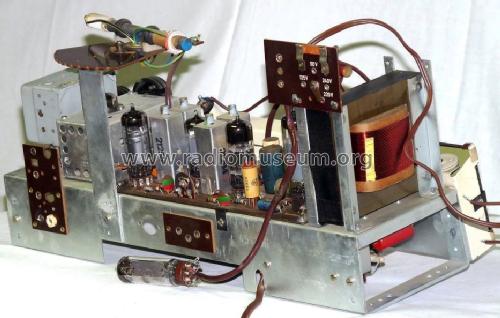

Also blieb nur noch C 13 als Ursache übrig . Und in der Tat : Ein Auswechseln sorgte dafür, dass die Langwelle funktionierte und Mittelwellensender  nunmehr über den ganzen Skalenbereich zu hören waren.Das beigefügte Bild zeigt ganz vorne den Ersatzkondensator ( grau, rund, keramisch.)

Attachments

Ottmar Lauth, 04.Oct.13
