• Pays
• Australie

• Fabricant / Marque
• Kriesler Radio Company; Newtown (Sydney)

• Année
• 1946–1948

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 272113

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 4

• Lampes / Tubes
• ECH35 6G8G 6V6GT 5Y3GT

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF; Reflex

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO et OC

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220; 240 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 5 inch = 12.7 cm

• Matière
• Boitier en bakélite

• De Radiomuseum.org

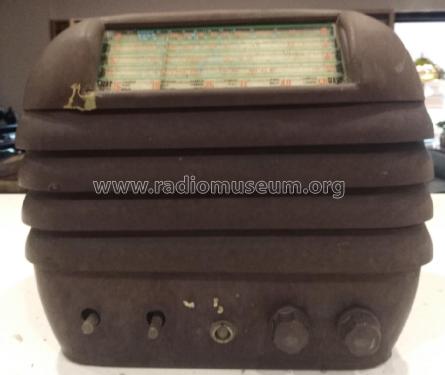

• Modèle: Beehive 11-4CZ - Kriesler Radio Company;

• Forme
• Modèle de table sans poussoirs, modèle cheminée

• Dimensions (LHP)
• 250 x 230 x 210 mm / 9.8 x 9.1 x 8.3 inch

• Remarques

• There are 36 variants of this model:

  • CIRCUIT: As on 11-4 circuit but with the following alterations:- (Note: Enclosed diagram in lower right hand corner of sheet does not apply).
  1. Tone control (0.5 Megohm Potentiometer) replaced by 2 position, 0.02 μF 600v. condenser (C95) and 0.5 Megohm ½ watt resistor (R117). Disconnect lead from centre lug of potentiometer, and wire it to stationary contact of switch. Earth moving arm of switch. Replace potentiometer with fixed resistor.
  2. Speaker 70-1 changed to 70-8.
  3. H.T. choke (28-3) to replace field of 70-1 speaker.
  4. Power transformer 18-27 changed to 18-1.
  5. Coil Kit 15-2 changed to 15-10.
  6. Tuning condenser C3 changed to C79.
  7. 6J8G valve replaced by ECH35 converter.
  8. R103A (15,000 Ω) was replaced by R153A (40,000 Ω), R136 (30,000 Ω) was replaced by R153B (40,000 Ω).
  • COIL KIT: Part No. 15-10 (R.C. Tuning Condenser).
  • DIAL GLASSES: Part No. 50-26 (Principle section). Part No. 50-25 (Rear glass).
  • SPEAKER: Part No. 70-8 (5" Permanent magnet type).
  • OUTPUT TRANSFORMER: Part No. 18-26.
  • POWER TRANSFORMER: Part No. 18-1 (H.T.: 275v each side of centre tap).

• Poids net
• 5 kg / 11 lb 0.2 oz (11.013 lb)

• Prix de mise sur le marché
• 18.90 AUS £

• Littérature
• HRSA Radio Waves magazine July 1996, Page 24-26 & Electronics Australia January 1998, Page 68-71.

• Schémathèque (1)
• - - Manufacturers Literature (Kriesler Technical Service Instructions.)

• Schémathèque (2)
• Australian Official Radio Service Manual AORSM (Volume 6, 1948, Page 262.)

• Auteur
• Modèle crée par Bruce Wilkie. Voir les propositions de modification pour les contributeurs supplémentaires.
