ÈKL-4 {ЭКЛ-4}

Leningrad Kozitsky Works

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1932–1934
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 90971
    • alternative name: Radiotelegraf Works

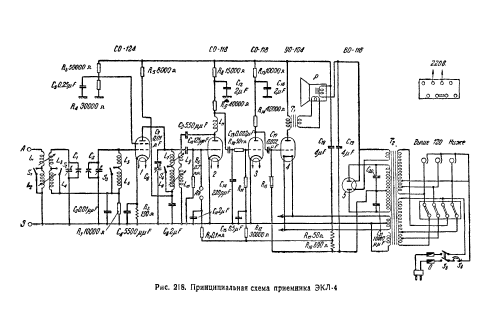

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 5
  • Principio generale
  • A reazione (con rigenerazione)
  • N. di circuiti accordati
  • 2 Circuiti Mod. Amp. (AM)
  • Gamme d'onda
  • Onde medie (OM) e onde lunghe (OL).
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 110; 127; 220 Volt
  • Altoparlante
  • AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 21 cm = 8.3 inch
  • Potenza d'uscita
  • 0.8 W (qualità ignota)
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: ÈKL-4 {ЭКЛ-4} - Leningrad Kozitsky Works
  • Forma
  • Soprammobile verticale con decorazioni (Tombstone).
  • Dimensioni (LxAxP)
  • 520 x 460 x 230 mm / 20.5 x 18.1 x 9.1 inch
  • Annotazioni
  • Frequency range LW: 150-400 kHz,400-1200 kHz. Possible use radio set as amplifier (phono etc.).
    After 1934 producibled EKL-34 (see in RMorg).
  • Peso netto
  • 17 kg / 37 lb 7.1 oz (37.445 lb)
  • Bibliografia
  • V.N.Krakau, V.P.Pevcov "Radio receivers" Moscow KOIZ 1949
  • Letteratura / Schemi (1)
  • Past Soviet Union magazine RADIOFRONT Nr.08, 10 - 1933
  • Autore
  • Modello inviato da Zenonas Langaitis. Utilizzare "Proponi modifica" per inviare ulteriori dati.
