2147W

Lorenz; Berlin, Zuffenhausen u.a.

Données
Forum
Images
Collections

  • Année
  • 1946/1947
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 3099
    • Brand: SEL

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 2
  • No. de transistors
  • Principe général
  • Récepteur TRF - par réaction (régénératif); 1 Etage(s) BF
  • Circuits accordés
  • 1 Circuits MA (AM)
  • Gammes d'ondes
  • PO, GO et OC
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 220 Volt
  • Haut-parleur
  • HP dynamique à électro-aimant (électrodynamique)
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: 2147W - Lorenz; Berlin, Zuffenhausen u
  • Forme
  • Modèle de table profil bas (grand modèle).
  • Dimensions (LHP)
  • 330 x 210 x 130 mm / 13 x 8.3 x 5.1 inch
  • Remarques
  • .
  • Poids net
  • 2.5 kg / 5 lb 8.1 oz (5.507 lb)
  • Prix de mise sur le marché
  • 206.00 RM
  • Source
  • Radiokatalog Band 1, Ernst Erb
  • Source du schéma
  • Lange + Schenk Nr. 30 von 1948

 Collections | Musées | Littérature

Collections

Le modèle fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: Lorenz; Berlin,: 2147W

Discussions: 1 | Publications: 7

Das auf der Modellseite abgebildete Bild ist evtl. kein 2147W, obwohl die Röhrenbestückung dafür spricht. Dagegen sprechen die 3 Wellenbereiche (Gerät auf Modellseite hat nur zwei Wellenbereiche), der DKE-Lautsprecher ohne Übertrager und eine Abbildung des 2147W im Regelien 1948. Der dort abgebildete entspricht dem Aussehen eines 2147W, wie ich ihn am Wochenende erworben habe. Ich habe mit Herrn Niermann, der das Bild auf die Modellseite hochgeladen hat, Kontakt aufgenommen und er war so freundlich mir Bilder des Chassis, der Rückwand und weitere Informationen zur Verfügung zu stellen.
Es gibt also entweder zwei Versionen des 2147W oder das Gerät von Herrn Niermann ist ein bisher unbekannter Lorenz Typ. Herr Niermann war noch ein weiteres Gerät mit dem DKE-Chassis und 2x NF2 bekannt, aber leider auch nicht die Typenbezeichnung dazu.

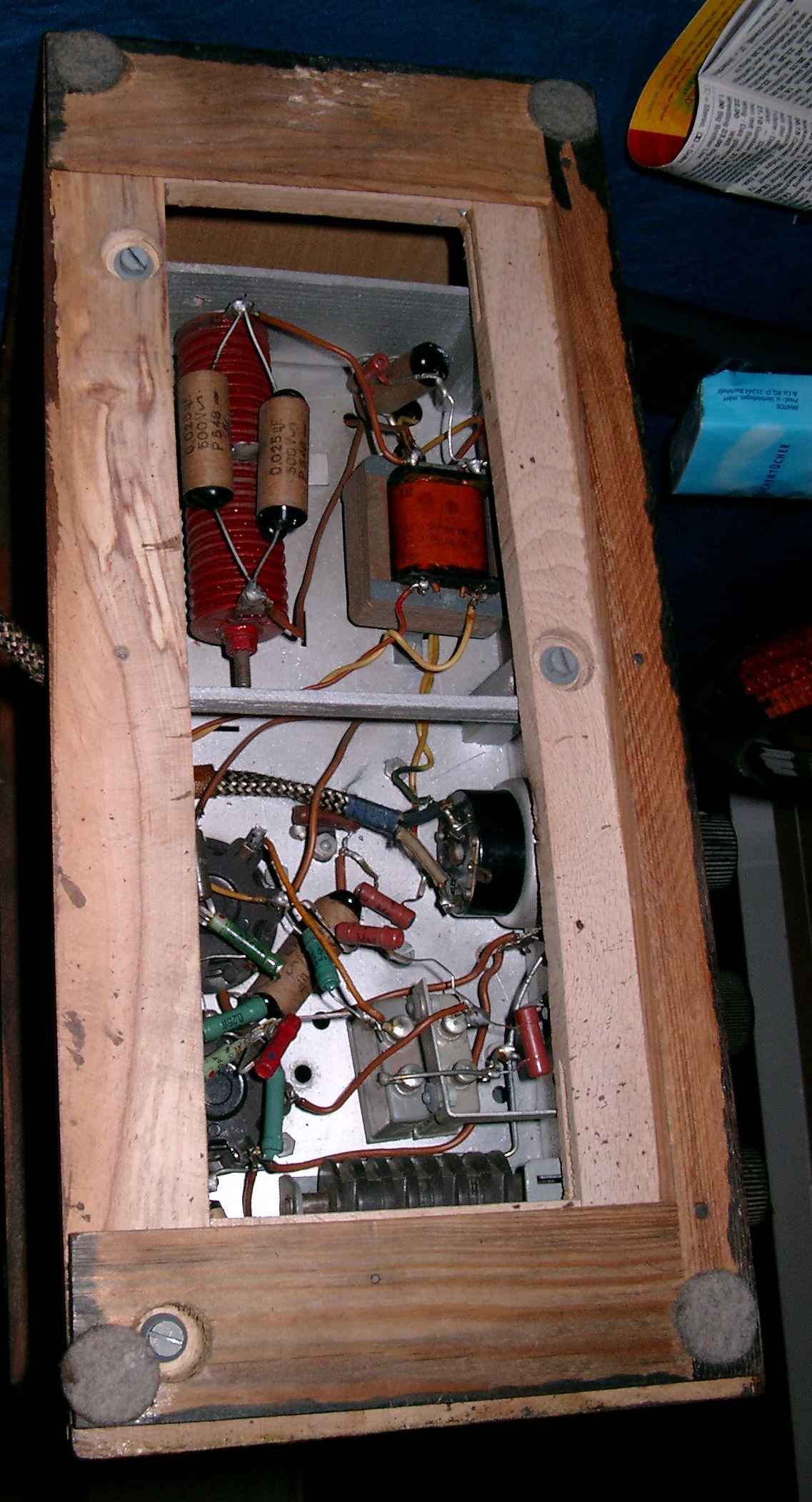

Im Anhang befinden sich die Bilder meines 2147W und die Bilder von Herrn Niermann als Ergänzung zu dem Bild auf dem Modell. Es wäre schön, wenn uns jemand weiterhelfen könnte.
Auf der Modellseite ist als Referenz die Funkgeschichte No. 63 angegeben. Wenn sie jemand besitzt würde ich mich sehr über einen Scan / eine Kopie des entsprechenden Artikels freuen (für die Unkosten komme ich selbstverständlich auf).
Ich werde in Kürze auch Bilder direkt auf das Modell hochladen, warte aber bis ich welche mit besserer Qualität gemacht habe.


Gruß

Dirk Becker






P.S.: Ein Radio mit 2x NF2 zeugt von allergrößter Armut. Hat die NF2 noch nicht einmal die halbe Sprechleistung einer auch schon 10 Jahre zuvor veralteten RE134.


Pièces jointes

Dirk Becker, 24.Mar.04
