2147W

Lorenz; Berlin, Zuffenhausen u.a.

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1946/1947
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 3099
    • Brand: SEL

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 2
  • Numero di transistor
  • Principio generale
  • A reazione (con rigenerazione); 1 Stadi BF
  • N. di circuiti accordati
  • 1 Circuiti Mod. Amp. (AM)
  • Gamme d'onda
  • Onde medie (OM), lunghe (OL) e corte (OC).
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 220 Volt
  • Altoparlante
  • AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo)
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: 2147W - Lorenz; Berlin, Zuffenhausen u
  • Forma
  • Soprammobile basso, con andamento orizzontale (grosse dimensioni).
  • Dimensioni (LxAxP)
  • 330 x 210 x 130 mm / 13 x 8.3 x 5.1 inch
  • Annotazioni
  • .
  • Peso netto
  • 2.5 kg / 5 lb 8.1 oz (5.507 lb)
  • Prezzo nel primo anno
  • 206.00 RM
  • Fonte dei dati
  • Radiokatalog Band 1, Ernst Erb
  • Riferimenti schemi
  • Lange + Schenk Nr. 30 von 1948

 Collezioni | Musei | Letteratura

Collezioni

Il modello fa parte delle collezioni dei seguenti membri.

 Forum

Discussioni nel forum su questo modello: Lorenz; Berlin,: 2147W

Argomenti: 1 | Articoli: 7

Das auf der Modellseite abgebildete Bild ist evtl. kein 2147W, obwohl die Röhrenbestückung dafür spricht. Dagegen sprechen die 3 Wellenbereiche (Gerät auf Modellseite hat nur zwei Wellenbereiche), der DKE-Lautsprecher ohne Übertrager und eine Abbildung des 2147W im Regelien 1948. Der dort abgebildete entspricht dem Aussehen eines 2147W, wie ich ihn am Wochenende erworben habe. Ich habe mit Herrn Niermann, der das Bild auf die Modellseite hochgeladen hat, Kontakt aufgenommen und er war so freundlich mir Bilder des Chassis, der Rückwand und weitere Informationen zur Verfügung zu stellen.
Es gibt also entweder zwei Versionen des 2147W oder das Gerät von Herrn Niermann ist ein bisher unbekannter Lorenz Typ. Herr Niermann war noch ein weiteres Gerät mit dem DKE-Chassis und 2x NF2 bekannt, aber leider auch nicht die Typenbezeichnung dazu.

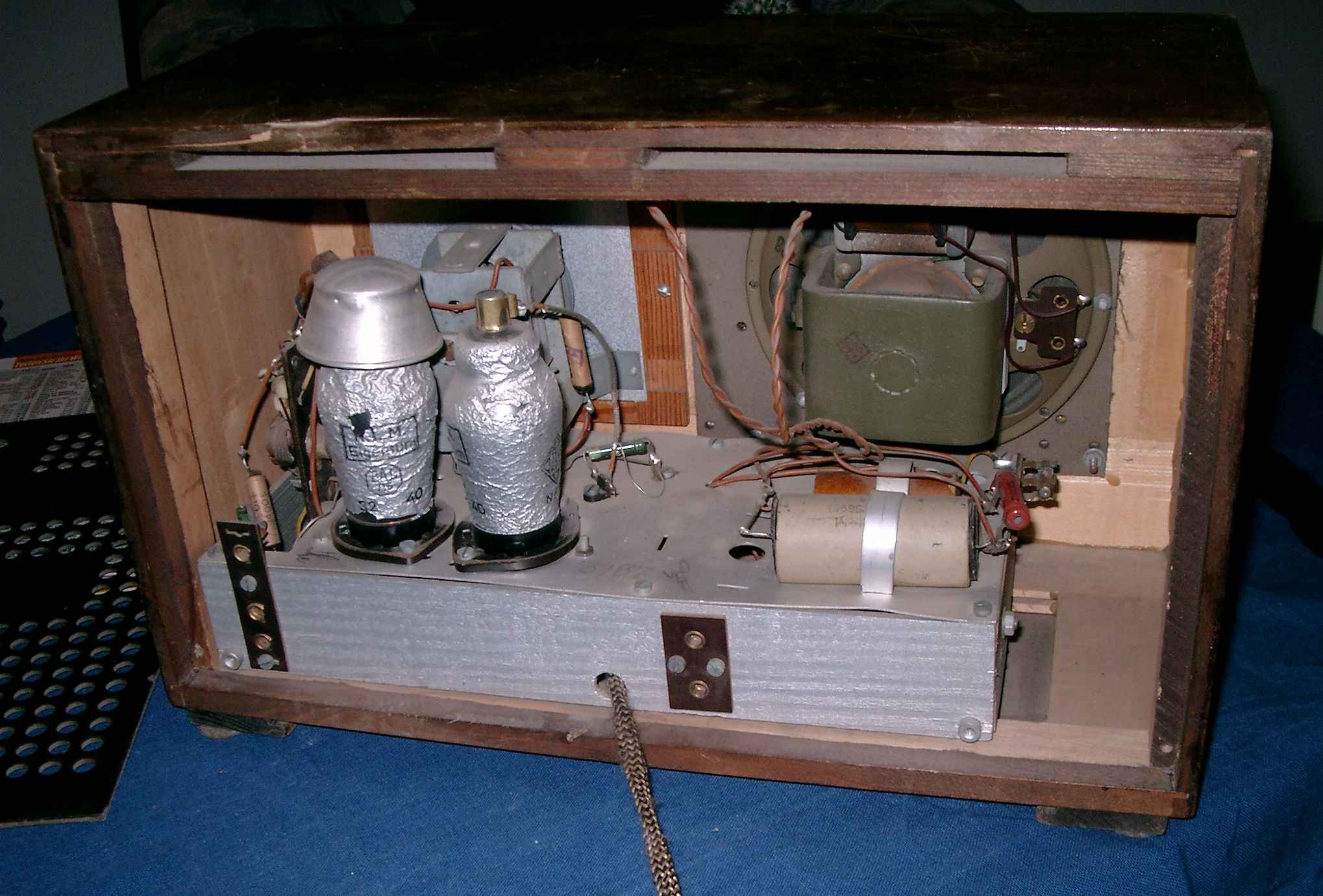

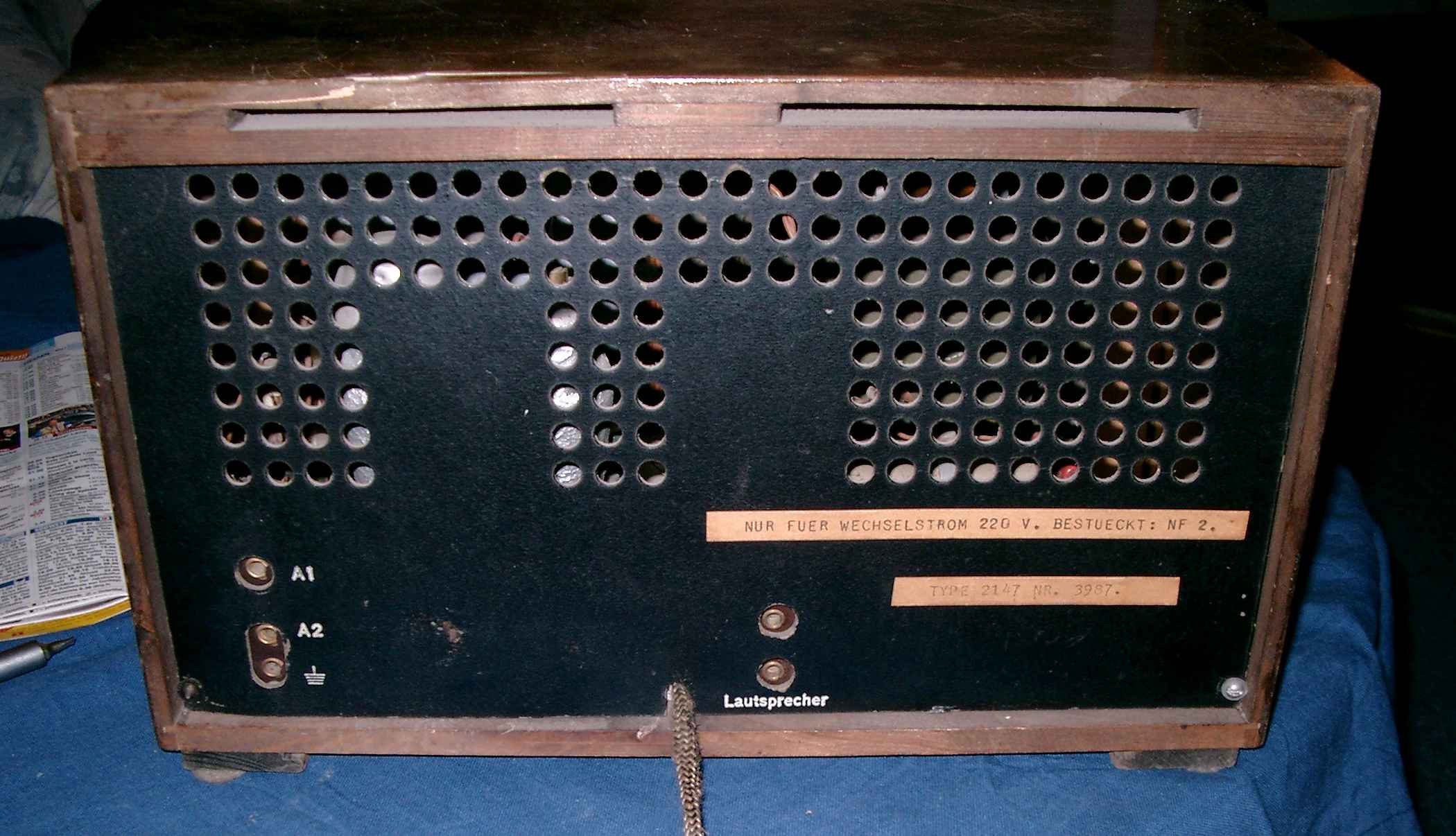

Im Anhang befinden sich die Bilder meines 2147W und die Bilder von Herrn Niermann als Ergänzung zu dem Bild auf dem Modell. Es wäre schön, wenn uns jemand weiterhelfen könnte.
Auf der Modellseite ist als Referenz die Funkgeschichte No. 63 angegeben. Wenn sie jemand besitzt würde ich mich sehr über einen Scan / eine Kopie des entsprechenden Artikels freuen (für die Unkosten komme ich selbstverständlich auf).
Ich werde in Kürze auch Bilder direkt auf das Modell hochladen, warte aber bis ich welche mit besserer Qualität gemacht habe.


Gruß

Dirk Becker






P.S.: Ein Radio mit 2x NF2 zeugt von allergrößter Armut. Hat die NF2 noch nicht einmal die halbe Sprechleistung einer auch schon 10 Jahre zuvor veralteten RE134.


Allegati

Dirk Becker, 24.Mar.04
