198GW 1936

Mende - Radio H. Mende & Co. GmbH, Dresden

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1936/1937
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 3589
    • Brand: System Günther

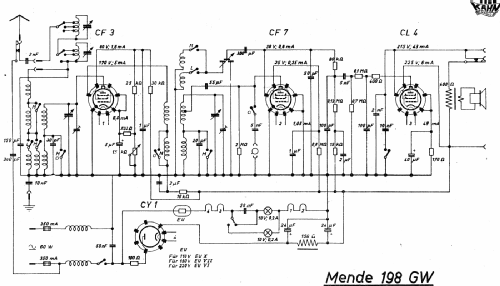

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 4
  • Principio principal
  • RFS con reacción (regenerativo); 1 Especial; 1 Etapas de AF
  • Número de circuitos sintonía
  • 2 Circuíto(s) AM
  • Gama de ondas
  • OM y OL
  • Tensión de funcionamiento
  • Red: Aparato AC/DC. / 110-240 Volt
  • Altavoz
  • Altavoz dinámico (de imán permanente)
  • Material
  • Madera
  • de Radiomuseum.org
  • Modelo: 198GW [1936] - Mende - Radio H. Mende & Co.
  • Forma
  • Sobremesa apaisado (tamaño grande).
  • Ancho, altura, profundidad
  • 550 x 304 x 295 mm / 21.7 x 12 x 11.6 inch
  • Anotaciones

  • In einigen Schaltplänen ist fälschlich die Gleichrichterröhre CY2 (Doppelweg-Gleichrichter) angegeben. Korrekt ist die CY1.

  • Peso neto
  • 15 kg / 33 lb 0.6 oz (33.04 lb)
  • Precio durante el primer año
  • 245.00 RM
  • Referencia esquema
  • Lange+Schenk+FS-Röhrenbestückung
  • Referencia ilustración
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Colecciones | Museos | Literatura

Colecciones

El modelo es parte de las colecciones de los siguientes miembros.

 Forum

Contribuciones en el Foro acerca de este modelo: Mende - Radio H.: 198GW

Hilos: 3 | Mensajes: 15

Ich gestehe meine Unwissenheit in diesem Punkt. Daherja die Frage.

Dieses Gerät verfügt über zwei Skalenlampen die durch den Wellenschalter umgeschaltet werden. Das ergibt einen "netten" Lichteffekt auf der Skale. (die Skala steht soweit mir beigebracht wurde in Mailand).

  Aber wozu wird im LW Bereich ein 5nF Kondensator in den ansonsten gleich aufgebauten Heizkreis gegenüber MW/ TA vor die Skalenlampe geschaltet? Beide Lampen liegen im Röhrenheizkreis je nach Schalterstellung. Aber wozu die 5nF bei LW-Betrieb?

Eine Art " Start/ Vorwärmstellung" ?

Die 5nF lassen jedenfalls die Heizfunktion ohne weiteres zu.

M.f.G.

S. Schubert

Siegfried Schubert, 15.Aug.13

Weitere Posts (5) zu diesem Thema.

Nach erfolgter Überarbeitung funktionierte das Gerät ohne Beanstandung.

Während einer längeren Betriebszeit, ca. 1,5 Stunden "detonierte" der Eisen Urdox.

 Es handelte sich um einen offenbar länger in Betrieb gewesenen EU .

Meine Frage ist, habe ich im Rahmen der Unerfahrenheit liegende Fehler begangen oder

" stirbt" ein Eu durchaus auch auf diese weise an " Altersschwäche"?

Ich habe die fehlende Metallisolation aus einer alten stählernen Feuerzeuggas- Kartusche nachgebaut.

Sie ist Gesickt, also nur parziell am Glaskolben anliegend.

Für denkbar halte ich einen Fehler in meinem Eigenbau, der bisher den Röhrensockel beinah Luftdicht

umschloss. (Mangelnde Luftzirkulation) - ist inzwischen geändert.

EU`s alt aber interressant.

Hat jemand einen Tip? Ein "neuer" ist nun drin, aber ich möchte ihm solch ein Schicksal gern ersparen

so es machbar wäre...

 Schöne Woche uns allen

         S. Schubert

Siegfried Schubert, 04.Feb.13

Weitere Posts (8) zu diesem Thema.

Hallo allseitig

Habe ein Gerät dieses Typ`s. Bei meinem Exemplar fehlt einiges. Das eine oder anders ist

nachvollziehbar.

  Unklar ist mir was in dem " kleinen Blachkasten" aus dessen Dach die Zuleitung

zur CL4 Gitterkappe führt eingebaut war. ( Stark verbastelt, Blechkasten nicht mehr vorhanden)

Dank für jeden Hinweis

 S. Schubert

Siegfried Schubert, 05.Sep.12

Weitere Posts (2) zu diesem Thema.
