Funksprechgerät f Fusprech.f Ohne Feineinstellung
Militär (verschiedene Hersteller gleicher Modelle)
- País
- Alemania
- Fabricante / Marca
- Militär (verschiedene Hersteller gleicher Modelle)
- Año
- 1943/1944
- Categoría
- Transceptor militar
- Radiomuseum.org ID
- 212020
-
- alternative name: WEHRMACHT
- Numero de valvulas
- 7
- Principio principal
- Transceiver
- Gama de ondas
- Onda Corta solamente
- Tensión de funcionamiento
- Alimentado desde otro equipo o aparato principal. / 12 & 130 & 180 Volt
- Altavoz
- - Este modelo usa amplificador externo de B.F.
- Material
- Metálico
- de Radiomuseum.org
- Modelo: Funksprechgerät f Fusprech.f [Ohne Feineinstellung] - Militär verschiedene
- Forma
- Sobremesa de cualquier forma, detalles no conocidos.
- Anotaciones
-
Funksprechgerät f (Fusprech.f), Version ohne Feineinstellung und Bedienschildern:
Sendeempfänger: Frequenzebreich 19,9975 - 21,4725 MHz 60 Kanälen (Kanalnummern 341 - 400, Kanalabstand 25 kHz), kontinuierlich abstimmbar.

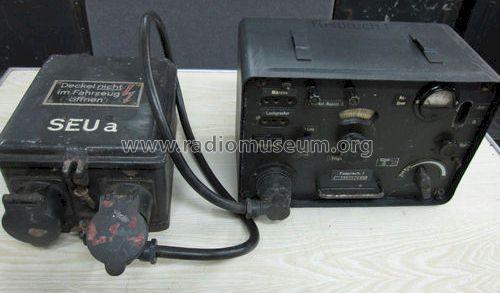

Betriebsart Telephonie (A3) 8 Watt, Reichweite rund 5,5 km.Speisung mit SEUa oder SEUa1 Einankerumformersatz aus 12 V Bordnetz.
Passender externer Lautsprecher L.S.Fu.aEntwicklung durch Telefunken, als Hersteller Stassfurt Imperial / Stassfurter Rundfunk GmbH bekannt.

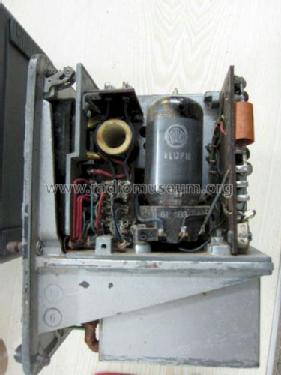

Tatsächlich hat das Gerät eine HF-Ausgangsleistung von 1,2 Watt. Die Endstufenröhre des Senders RL12P10 wurde auch als NF-Endröhre für den Lautsprecherbetrieb verwendet. Die NF Leistung betrug ca 4 Watt.
- Mencionado en
- Die Deutschen Funknachrichtenanlagen, Bd. 2 (pp 62-63)
- Documentación / Esquemas (1)
- RADIOBOTE, Österr. (Heft 10/2007 S.21 ff, Gerätebeschreibung)
- Autor
- Modelo creado por un miembro de A. Ver en "Modificar Ficha" los participantes posteriores.
