• País
• Estados Unidos

• Fabricante / Marca
• MILITARY U.S. (different makers for same model)

• Año
• 1945 ?

• Categoría
• Receptor militar

• Radiomuseum.org ID
• 353999

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 6

• Válvulas
• 1T4 1R5 1T4 1S5 1L4 1T4

• Principio principal
• Superheterodino en general; ZF/IF 465 kHz; 1 Etapas de AF

• Gama de ondas
• Onda Corta solamente

• Tensión de funcionamiento
• Alimentado desde otro equipo o aparato principal. / 1.5 & -6 & 135 Volt

• Altavoz
• - solamente tiene Auricular (mini) de oido

• Material
• Metálico

• de Radiomuseum.org
• Modelo: SSR-5-A - MILITARY U.S. different makers

• Forma
• Formas varias descritas en notas aparte.

• Ancho, altura, profundidad
• 7.5 x 3.5 x 4.625 inch / 191 x 89 x 117 mm

• Anotaciones

• This is a WWII clandestine, spy radio receiver, model SSR-5-A. It is part of SSTR-5 radio set produced by the OSS (Office of Strategic Services) in 1945. It was used in the China - Burma - India theater of WWII.

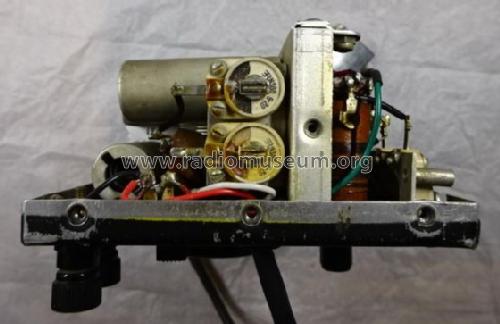

  The SSR-5-A receiver is a 6 tube superhetrodyne set covering 2.5 to 12 MHz in two bands, designated as High and Low. Controls consist of an ON / OFF switch, a band switch, a BFO switch, a gain control and a vernier tuning dial. Two terminals provide connections for the antenna and ground leads. The power cord is fastened internally and terminates in a four pin plug which would plug into the accompanying transmitter.

• Peso neto
• 2 lb 1 oz (2.063 lb) / 0.936 kg

• Documentación / Esquemas (1)

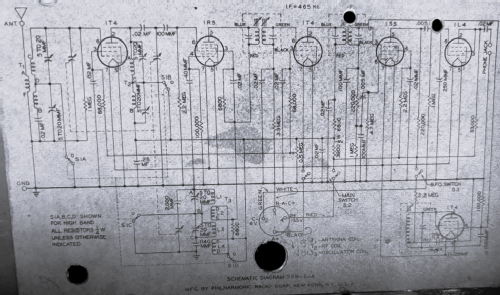

• -- Schematic (Schematic is pasted inside of case)

• Autor
• Modelo creado por Gary Berg. Ver en "Modificar Ficha" los participantes posteriores.
