Volksempfänger VE301 Dyn GW
Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
- Country
- Austria
- Manufacturer / Brand
- Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
- Year
- 1938–1945
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 75352
Bild aus Gebrauchsanleitung.
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 3
- Main principle
- TRF with regeneration
- Tuned circuits
- 1 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- AC/DC-set / 110-220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Bakelite case
- from Radiomuseum.org
- Model: Volksempfänger VE301 Dyn GW - Minerva-Radio Radiola-
- Shape
- Tablemodel, high profile (upright - NOT Cathedral nor decorative).
- Dimensions (WHD)
- 273 x 320 x 190 mm / 10.7 x 12.6 x 7.5 inch
- Notes
- Siehe auch Deutschland. Normalerweise nur unter Gemeinschaftserzeugnisse geführt.
- Source of data
- Radiokatalog Band 2, Ernst Erb
- Author
- Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
- Other Models
-
Here you find 631 models, 568 with images and 450 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Collections
The model Volksempfänger is part of the collections of the following members.
Forum contributions about this model: Minerva-Radio: Volksempfänger VE301 Dyn GW
Threads: 1 | Posts: 1
Dovendo ripristinare il funzionamento della radio, mi sono imbattuto nella difficoltà di reperire le lampadine della scala parlante sopratutto necessarie per l'alimentazione dei filamenti delle valvole.
La soluzione adottata è stata quella di sostituire le due lampadine da 10 V 0,05 A con due lampadine "telefoniche" a slittino da 12 V a basso assorbimento40 mA e quindi utilizzare un apposito derivatore di corrente "shunt" per adattare l'assorbimebto di corrente (40 mA) alle reali necessità (50 mA).
Evidenzio che la maggior c.d.t. proovocata dalle due lampadine, 12+12 = 24V rispetrto ai dati di fabbrica 10+10V=20V, detetrminano una variazione di tensione di riscaldamento inferiore al 2%, valore trascurabile rispetto alla variazione di rete normalmente accettata (10%).
Nelle foto evidenzio una delle possibili soluzioni realizzative.
Biagio
Attachments
- due tipi di lampadine 12V 0,05A (80 KB)
- dissaldare il bulbo (78 KB)
- il bulbo della lampadina (81 KB)

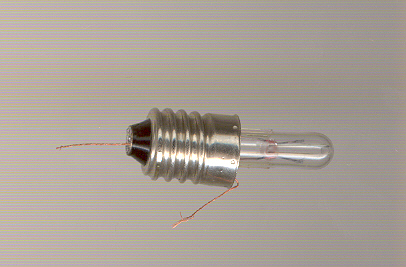

- assemblagio del bulbo sullo zoccolo E10 (86 KB)

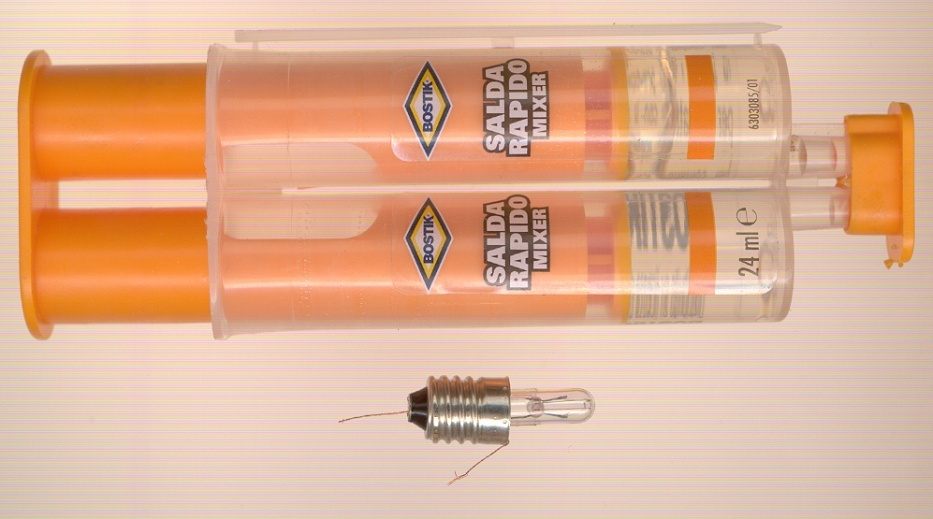

- saldatura e blocco del bulbo (57 KB)
- lavoro ultimato (68 KB)

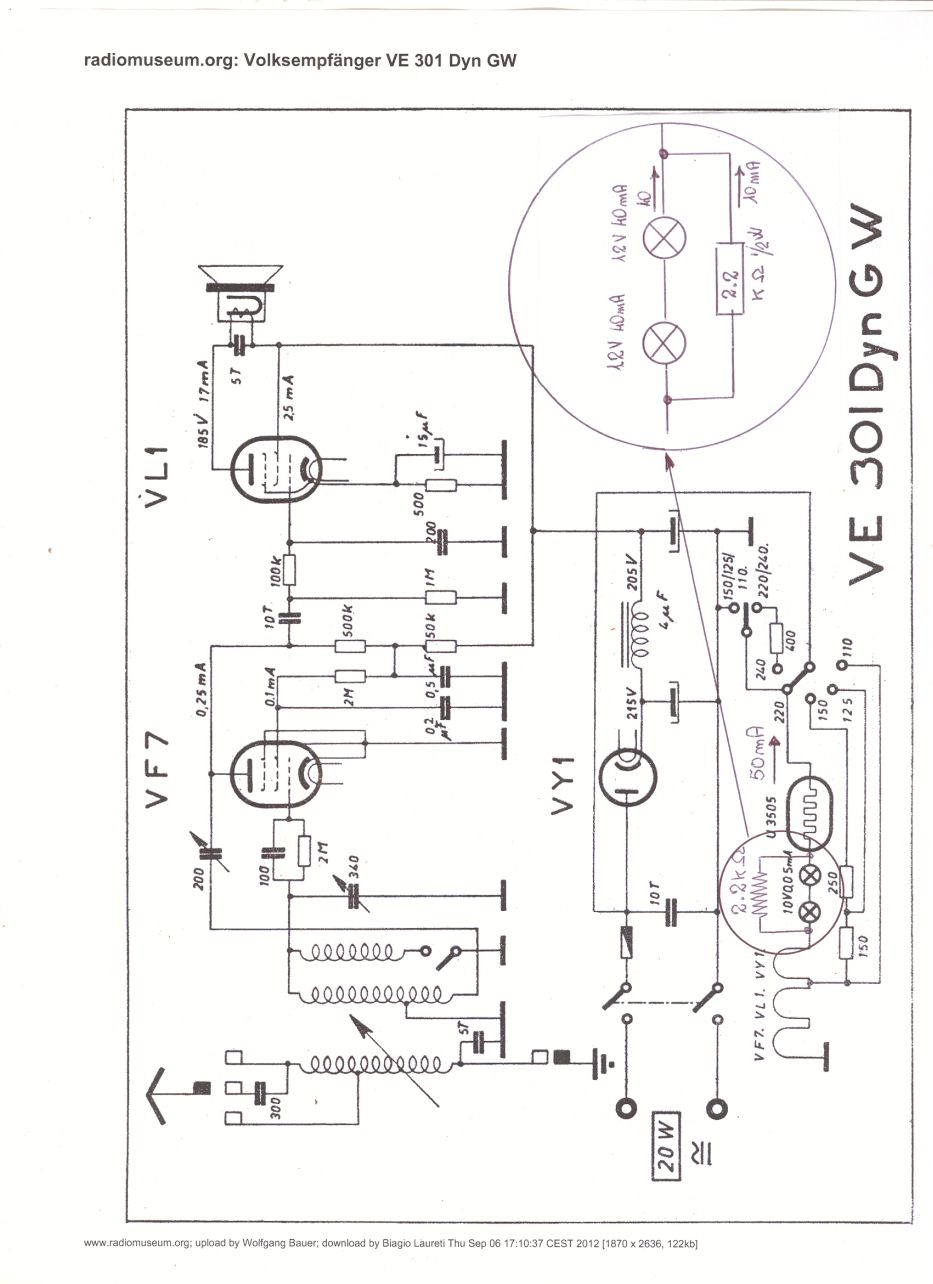

- schema elettrico (114 KB)
Biagio Laureti, 10.Jul.13
