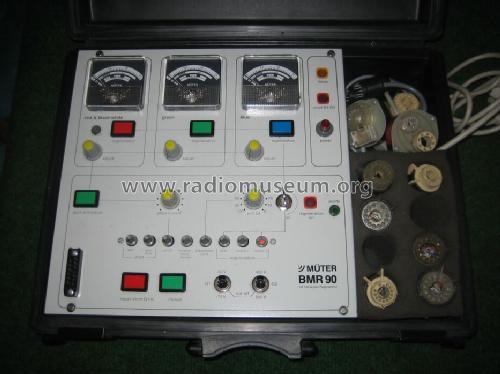

Bildröhren-Meß-Regenerator BMR90

Müter, Ulrich; Oer-Erkenschwick

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1995 ??
  • Categoria
  • Strumento da laboratorio
  • Radiomuseum.org ID
  • 125377

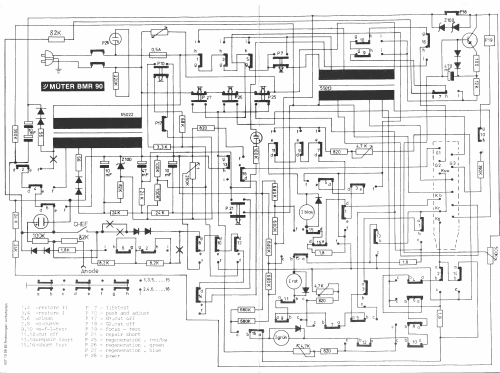

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di transistor
  • 1
  • Gamme d'onda
  • - senza
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 220 Volt
  • Altoparlante
  • - - Nessuna uscita audio.
  • Materiali
  • Plastica (non bachelite o catalina)
  • Radiomuseum.org
  • Modello: Bildröhren-Meß-Regenerator BMR90 - Müter, Ulrich; Oer-
  • Forma
  • Soprammobile con qualsiasi forma (non saputo).
  • Dimensioni (LxAxP)
  • 420 x 120 x 320 mm / 16.5 x 4.7 x 12.6 inch
  • Annotazioni
  • Anzeige von Schlüssen Rot, Grün, Blau F - K und G 1 - K sowie G 1 - G 2, Anzeige Aussetzfehler, Schlussreparatur, Regenerieren in 3 Stufen, Messen von Emission, Lebenserwartung, Strahlstrom, Fokus und Kennlinien, Regenerieren der Systeme auch einzeln.
  • Peso netto
  • 7 kg / 15 lb 6.7 oz (15.419 lb)
  • Prezzo nel primo anno
  • 1,365.00 DM
  • Autore
  • Modello inviato da Karlheinz Fischer. Utilizzare "Proponi modifica" per inviare ulteriori dati.

 Collezioni | Musei | Letteratura

Collezioni

Il modello Bildröhren-Meß-Regenerator fa parte delle collezioni dei seguenti membri.

 Forum

Discussioni nel forum su questo modello: Müter, Ulrich; Oer-: Bildröhren-Meß-Regenerator BMR90

Argomenti: 4 | Articoli: 11

Weiss jemand, wer der Hersteller dieser Buchse war und/ oder wie diese Steckverbinder-Serie hiess? Der Bakelitkörper hat eine gewisse Ähnlichkeit mit dem Siemens-Messersteckverbinder, aber die Kontakte sind rund, das Ganze ist kleiner, das Steckerbild ist anders und die Verbinder sind nicht so robust.

Danke.


N. Salis

Nicolin Salis, 23.Jul.24

Weitere Posts (3) zu diesem Thema.

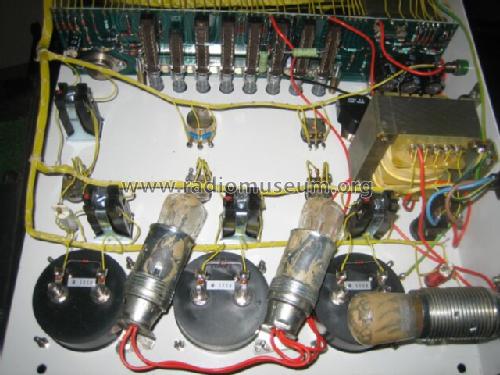

Im Inneren des BMR90 sind insgesamt drei Leuchtmittel mit Sockel E14 vorhanden.

Zwei der Fassungen sind unterhalb der Frontplatte montiert und elektrisch parallelgeschaltet. Darin finde ich Leuchtmittel Osram Nr. 6524, Klarglas-Kolben, Leistung gemäss Osram Datenblatt 10 Watt/ 6 Watt (was immer diese Leistungsangabe bedeuten soll...).

Die dritte Fassung ist an einer Seitenwand montiert und enthält ein Leuchtmittel Marke "Südlicht", matter Kolben, 230 Volt/ 25 Watt.

Im Schema sind keine Glühlampen eingezeichnet, nur Glimmlampen. Eine der Glimmlampen stellt die Beleuchtung im Ein-/Aus-Schalter dar. Die beiden anderen Glimmlampen-Symbole dürften die og. E14-Leuchtmittel sein.

Meine Frage: Dass die beiden parallelgeschalteten Leuchtmittel 10 Watt bzw. 6 Watt haben, das einzeln verdrahtete jedoch 25 Watt hat - wurde da mal etwas Falsches als Ersatz hereingetan (und was wäre dann wo das Richtige) oder ist das ab Werk so und muss so sein?




Nicolin Salis, 18.Aug.22

Weitere Posts (2) zu diesem Thema.

Ich bin am Reparieren eines Müter BMR90, S/N41337. Dabei fällt mir die Platine auf: Was sind das für seltsame rostbraune Verfärbungen um die Lötaugen der Schadow-Druckschalter herum bzw. wie kommt so etwas zustande? Vorausgesetzt, dass das Gerät funktioniert: Kann man das einfach ignorieren oder muss man etwas unternehmen (was?)

Allegati

Nicolin Salis, 16.Aug.22

Weitere Posts (2) zu diesem Thema.

Da ich jetzt ein zweites BMR90 bekommen habe stelle ich fest, das es eine Neue und eine Alte Ausführung gab.

aufgefallen dadurch: der repair short hat beim BMR90 (NEU) einen 2. Taster; beim BMR90 1 Taster.

Nehme an es sollte demnach NEU angelegt werden?



Ausser dem hab ich festgestellt, das beim existierenden Model einige Bilder ( alte Ausführung) falsch und auch ein BMR80 hochgeladen wurden.



alte  Ausf.





neue Ausf.





mfG

K.H.F

Allegati

Karlheinz Fischer, 27.Jun.17
