20 (20B) Baby Grand Cathedral, early
Philco, Philadelphia Stg. Batt. Co.; USA
- País
- Estados Unidos
- Fabricante / Marca
- Philco, Philadelphia Stg. Batt. Co.; USA
- Año
- 1930/1931
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 50477
Philco 20 (Restored)
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 7
- Principio principal
- RFS sin reacción; Screengrid 1926-1935
- Número de circuitos sintonía
- 3 Circuíto(s) AM
- Gama de ondas
- OM (onda media) solamente
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 115 Volt
- Altavoz
- Altavoz electrodinámico (bobina de campo)
- Material
- Madera
- de Radiomuseum.org
- Modelo: 20 Baby Grand [Cathedral, early] - Philco, Philadelphia Stg. Batt
- Forma
- Sobremesa tipo Capilla (upright, round top or pinted arch, not rounded edges only).
- Ancho, altura, profundidad
- 16 x 17.5 x 10 inch / 406 x 445 x 254 mm
- Anotaciones
-
Philco's first "cathedral" type cabinet. One dial (primary tuning control knob).
The "-B" (for "Baby Grand") suffix for cathedrals was not used by Philco until later models, although some collectors may call this model "20B".
For the model 20 series, Philco used the term "Baby Grand" for both the cathedral and console versions, unlike later models where "Baby Grand" was used exclusively for cathedrals.Stein "Cathedral & Tombstone Radios" lists 6 tubes.
- Peso neto
- 12.5 kg / 27 lb 8.5 oz (27.533 lb)
- Precio durante el primer año
- 49.00 $
- Ext. procedencia de los datos
- Ernst Erb
- Procedencia de los datos
- Radio Collector`s Guide 1921-1932
- Referencia esquema
- Rider's Perpetual, Volume 1 = 1931/1934 (for 1919-1931)
- Mencionado en
- Collector's Guide to Antique Radios 4. Edition
- Documentación / Esquemas (1)
- Machine Age to Jet Age II (Philco 1928-36 Wiring Diagrams, Parts Lists, and Essential Service Data)
- Documentación / Esquemas (2)
- Cathedral & Tombstone Radios (page 191.)
- Otros modelos
-
Donde encontrará 4007 modelos, 2207 con imágenes y 3656 con esquemas.
Ir al listado general de Philco, Philadelphia Stg. Batt. Co.; USA
Colecciones
El modelo 20 (20B) es parte de las colecciones de los siguientes miembros.
Contribuciones en el Foro acerca de este modelo: Philco, Philadelphia: 20 Baby Grand
Hilos: 1 | Mensajes: 6
I believe that the pictured Philco Model 20 is a "Deluxe" model as indicated on http://archives.radioattic.com/archive_p1.htm. I discovered this while I tried to figure out how to upload information on my most recent restoration, a Model 20 (non-deluxe model).
If some one would be so kind as to help me figure out how to contribute a picture and information for a standard Philco model 20 I would be appreciative.
Please see http://www.ppinyot.com/philco20/philco_20.htm for additional images and a restoration story.
Thanks,
Paul
Anexos

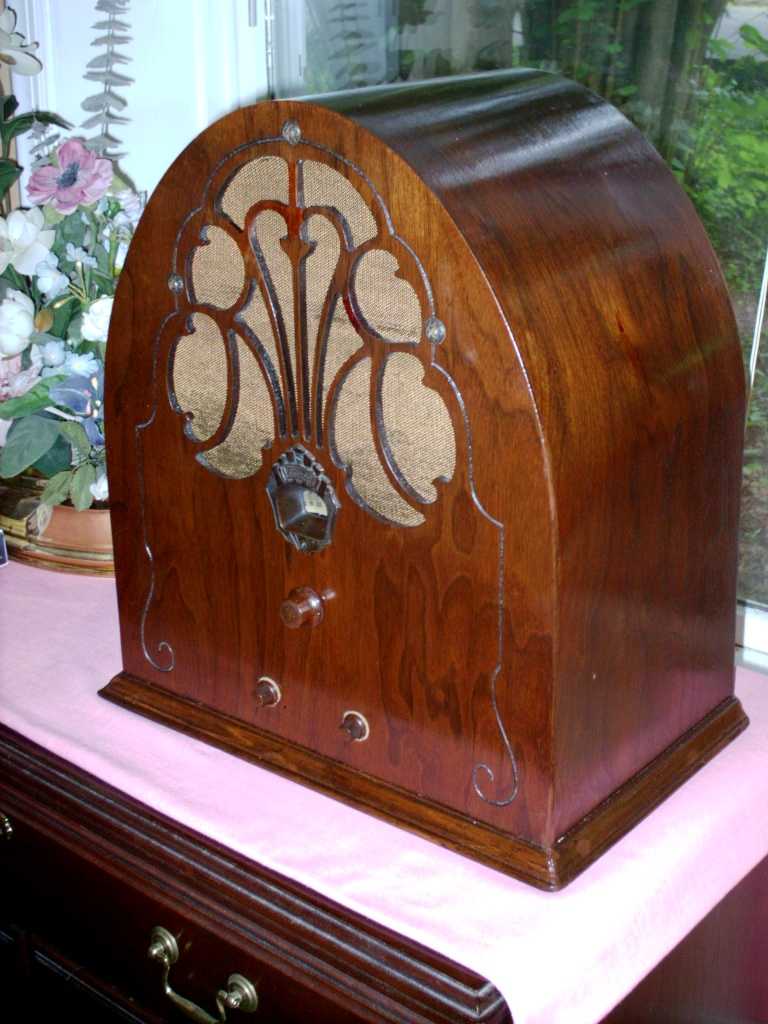

- Philco 20 (70 KB)

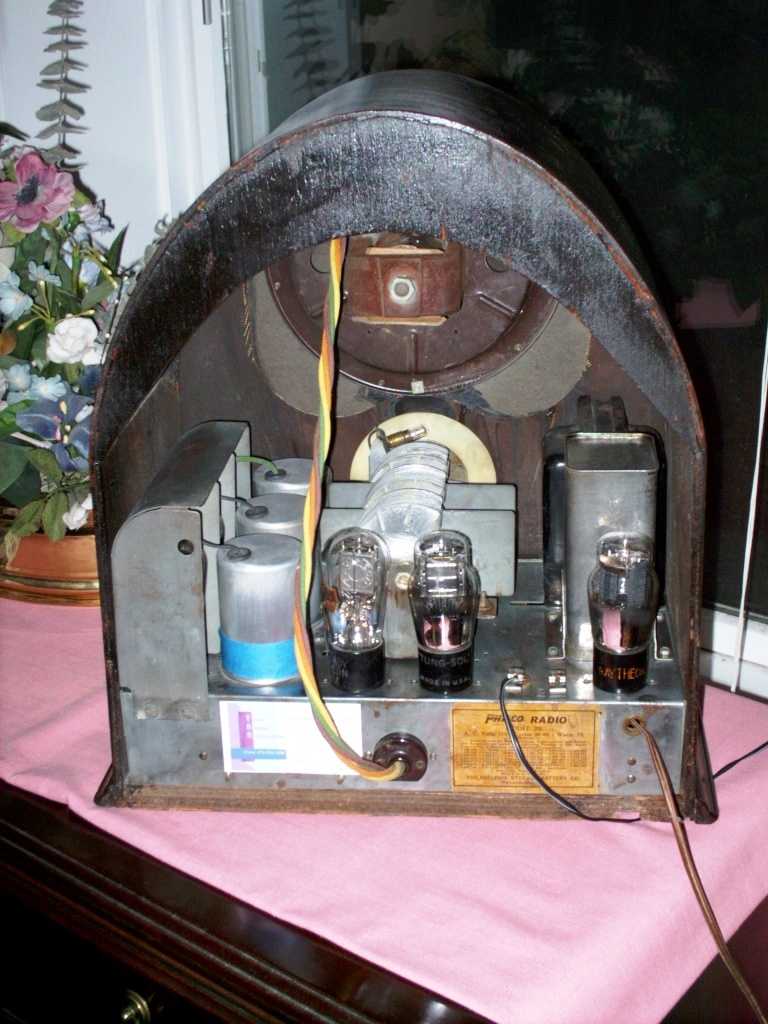

- Philco 20 rear (73 KB)
Paul E. Pinyot † 2013, 03.Jun.05
