46-1201 Code 121
Philco, Philadelphia Stg. Batt. Co.; USA
- Land
- USA
- Hersteller / Marke
- Philco, Philadelphia Stg. Batt. Co.; USA
- Jahr
- 1946
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 18840

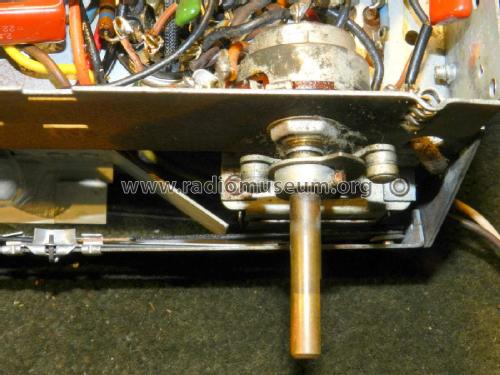

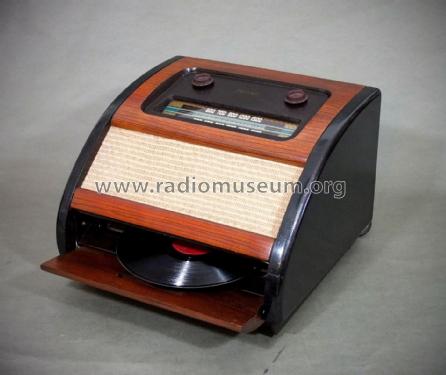

eBay seller jenlee2.
eBay seller jenlee2.
eBay seller jenlee2.
eBay seller jenlee2.
Sams Photofact Folders reference picture.

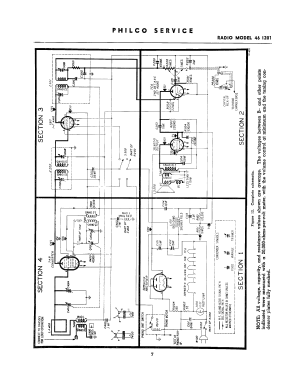

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 5
- Hauptprinzip
- Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)
- Anzahl Kreise
- 6 Kreis(e) AM
- Wellenbereiche
- Mittelwelle, keine anderen.
- Spezialitäten
- Plattenspieler (kein -Wechsler)
- Betriebsart / Volt
- Wechselstromspeisung / 115 Volt
- Lautsprecher
- Dynamischer LS, mit Erregerspule (elektrodynamisch)
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 46-1201 Code 121 - Philco, Philadelphia Stg. Batt
- Form
- Tischmodell, Zusatz nicht bekannt - allgemein.
- Abmessungen (BHT)
- 410 x 290 x 370 mm / 16.1 x 11.4 x 14.6 inch
- Bemerkung
- Higher codes than 121 (125, 126, 128 and 130) may have differences in a.o. construction material for cabinet, type of speaker and output and rectifier tubes. Code 127 uses 7A8 7B7 7C6 50Y6GT/G and 50A5 tubes.
- Datenherkunft extern
- E. Erb 3-907007-36-0
- Schaltungsnachweis
- Die «Thali Schemasammlung» führt das Modell.
- Literaturnachweis
- Philco Home Radio Yearbook 1946-1947
- Literatur/Schema (1)
- Photofact Folder, Howard W. SAMS (Dat 9-48, set 4, folder 464-36)
- Weitere Modelle
-
Hier finden Sie 4041 Modelle, davon 2217 mit Bildern und 3690 mit Schaltbildern.
Alle gelisteten Radios usw. von Philco, Philadelphia Stg. Batt. Co.; USA
Sammlungen
Das Modell 46-1201 befindet sich in den Sammlungen folgender Mitglieder.
Forumsbeiträge zum Modell: Philco, Philadelphia: 46-1201 Code 121
Threads: 2 | Posts: 4
Just FYI, Philco filed a patent on the M7 turntable that is included in the 46-1201. It is US 2,508,715, submitted April 18, 1945, issued on May 23, 1950. It can be downloaded from Google.
Douglas Burum, 26.Nov.18
I just recieved a Philco 46-1201 BingCrosby , pilot light comes on, but nothing else. There is power going to the phonograph, I don't have a tube tester, but could it be a tube? Or a capacitor? Its all original capacitors.I,ve come accross many radios with bad capacitors and and bad tubes, but still had power to the radio. But tis one is totaly dead...no sound, no tubes light up...where to begin? Is there one tube that supplies the power to the rest of the radio? Any help would be appreciated.
Jack Leclair, 21.Apr.18
