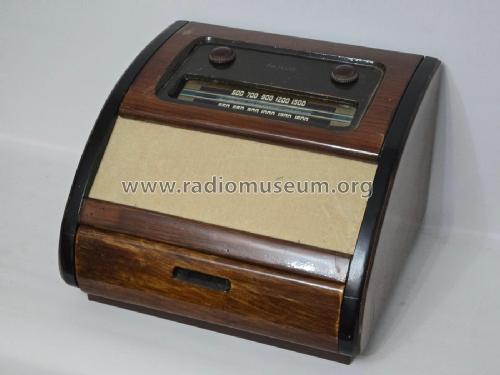

46-1201 Code 121
Philco, Philadelphia Stg. Batt. Co.; USA
- Produttore / Marca
- Philco, Philadelphia Stg. Batt. Co.; USA
- Anno
- 1946
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 18840
eBay seller jenlee2.
eBay seller jenlee2.
eBay seller jenlee2.
eBay seller jenlee2.
Sams Photofact Folders reference picture.
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 5
- Principio generale
- Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Solo onde medie (OM).
- Particolarità
- Giradischi (non cambiadischi)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 115 Volt
- Altoparlante
- AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 46-1201 Code 121 - Philco, Philadelphia Stg. Batt
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Dimensioni (LxAxP)
- 410 x 290 x 370 mm / 16.1 x 11.4 x 14.6 inch
- Annotazioni
- Higher codes than 121 (125, 126, 128 and 130) may have differences in a.o. construction material for cabinet, type of speaker and output and rectifier tubes. Code 127 uses 7A8 7B7 7C6 50Y6GT/G and 50A5 tubes.
- Fonte esterna dei dati
- E. Erb 3-907007-36-0
- Riferimenti schemi
- Die «Thali Schemasammlung» führt das Modell.
- Bibliografia
- Philco Home Radio Yearbook 1946-1947
- Letteratura / Schemi (1)
- Photofact Folder, Howard W. SAMS (Dat 9-48, set 4, folder 464-36)
- Altri modelli
-
In questo link sono elencati 4041 modelli, di cui 2217 con immagini e 3690 con schemi.
Elenco delle radio e altri apparecchi della Philco, Philadelphia Stg. Batt. Co.; USA
Collezioni
Il modello 46-1201 fa parte delle collezioni dei seguenti membri.
Discussioni nel forum su questo modello: Philco, Philadelphia: 46-1201 Code 121
Argomenti: 2 | Articoli: 4
Just FYI, Philco filed a patent on the M7 turntable that is included in the 46-1201. It is US 2,508,715, submitted April 18, 1945, issued on May 23, 1950. It can be downloaded from Google.
Douglas Burum, 26.Nov.18
I just recieved a Philco 46-1201 BingCrosby , pilot light comes on, but nothing else. There is power going to the phonograph, I don't have a tube tester, but could it be a tube? Or a capacitor? Its all original capacitors.I,ve come accross many radios with bad capacitors and and bad tubes, but still had power to the radio. But tis one is totaly dead...no sound, no tubes light up...where to begin? Is there one tube that supplies the power to the rest of the radio? Any help would be appreciated.
Jack Leclair, 21.Apr.18
