• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Philco, Philadelphia Stg. Batt. Co.; USA

• Anno
• 1935

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 51106

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 6

• Valvole

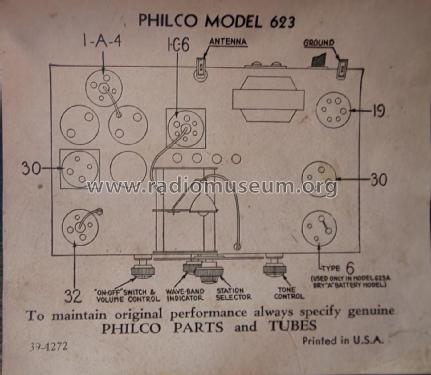

• 1C6 34 30 32 30 19

• Principio generale
• Supereterodina (in generale); ZF/IF 460 kHz

• Gamme d'onda
• Onde medie (OM) e 2 gamme di onde corte (2 x OC).

• Tensioni di funzionamento
• Batterie (di accumulatori e/o a secco) / 135, 67.5, 2, -3, & -7.5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 623B [Early] - Philco, Philadelphia Stg. Batt

• Forma
• Soprammobile verticale con decorazioni (Tombstone).

• Annotazioni

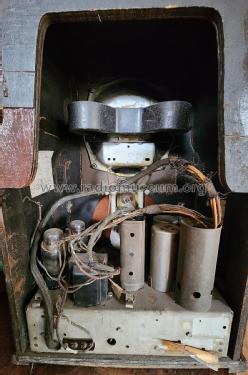

• The Philco model 623 series uses a 6-tube 3-band chassis with battery power supply. The standard 623 chassis uses a 2 volt storage battery for the A supply, while the 623A chassis has an additional type 6 ballast tube in series with the A supply for use with a dry A battery (presumably 3 V).

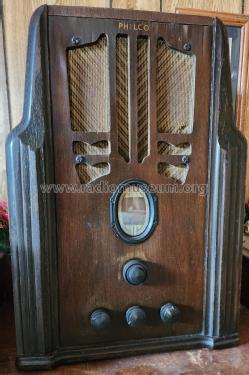

  There are four individual models with different cabinet styles. The early version (1935) of model 623B is a shouldered tombstone. The late version (1936) of 623B is a simple rectangular tombstone with rounded top corners. Model 623F (1935-36) is a floor-type console with a tulip pattern for the speaker opening. Model 623K (1936) is another console design with a slightly tapered (trapezoidal) profile.

• Prezzo nel primo anno
• 60.00 $

• Fonte esterna dei dati
• Ernst Erb

• Fonte dei dati
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Riferimenti schemi
• Rider's Perpetual, Volume 6 = 1935 and before

• Bibliografia
• Philco Radio 1928-1942

• Letteratura / Schemi (1)
• Philco 1928-36 Wiring Diagrams, Parts Lists, and Essential Service Data
