• Pays
• Suède

• Fabricant / Marque
• Philips, Svenska AB, Stockholm

• Année
• 1969 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 345706

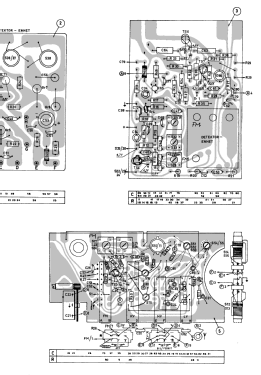

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 9

• Semi-conducteurs
• AF124 AF125 AF126 AF126 AF126 AC125 AC126 AC128 AC128 AA119 BA102 OA95 BA100 BA100 OA95 OA90 OA90

• Principe général
• Super hétérodyne (en général); FI/IF 453/10700 kHz

• Gammes d'ondes
• PO, GO, OC et FM

• Tension / type courant
• Piles sèches / 4 x 1.5 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm

• Matière
• Cuir / canvas / plastique mais autre matériel en dessous!

• De Radiomuseum.org
• Modèle: Galant 22RL470 Ch= L10D - Philips, Svenska AB, Stockholm

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Remarques

• Sockets for external antenna and battery eliminator



• Littérature
• -- Original-techn. papers.

• Auteur
• Modèle crée par Lars Nord. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 240 modèles d'appareils, 220 avec des images et 109 avec des schémas.
