Automatic Cassette Recorder Lucky Hit N2208 /01

Philips - Österreich

Daten

Forum

Bilder

Sammlungen

Land
Österreich / Austria

Hersteller / Marke
Philips - Österreich

Jahr
1976–1978

Kategorie
Ton-/Bildspeichergerät oder -Spieler

Radiomuseum.org ID
80205

Bilder
Schaltpläne

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 392269) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1092397) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1092398) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1092395) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1092392) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1092393) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1092394) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1092396) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1092391) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1404868) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2114735) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2114736) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2114737) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2114738) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2114739) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (3)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2197011) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)
Tragegurt fehlt

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2197007) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)
Tragegurt fehlt

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2197009) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)
Tragegurt fehlt

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1802770) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2197010) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)
Tragegurt fehlt

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2197015) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)
Tragegurt fehlt

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2197014) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2197013) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2197008) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2197012) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

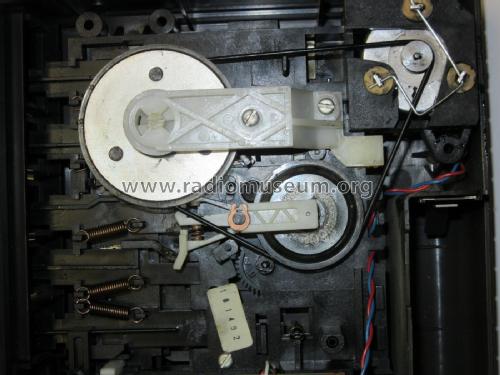

Riemenführung

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 115181) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (2)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 596675) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 596672) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 596673) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 596674) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1291318) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (2)
Scan aus einem Planet-Prospekt von 1977

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1404850) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (2)
Funkschau 15/76

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1504685) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1504686) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1504687) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1504688) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1671252) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1671253) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1671254) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1802765) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (2)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1802767) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1802768) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 1802769) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Automatic Cassette Recorder Lucky Hit N2208 /01; Philips - Österreich (ID = 2398747) Ton-Bild — Philips - Österreich Automatic Cassette Recorder Lucky Hit N2208 /01 (1)

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

Technische Daten

Anzahl Transistoren
4

Halbleiter
BC549 BC548 BC548 BC548 TCA760 TCA900

Hauptprinzip
NF-Verstärkung

Wellenbereiche
- ohne

Spezialitäten
Kassetten-Recorder oder -Spieler

Betriebsart / Volt
Netz- / Batteriespeisung / 110-127; 220-240 / 6 × 1,5 Volt

Lautsprecher
Dynamischer LS, keine Erregerspule (permanentdynamisch)

Belastbarkeit / Leistung
0.8 W (Qualität unbekannt)

Material
Plastikgehäuse (nicht Bakelit), Thermoplast

von Radiomuseum.org
Modell: Automatic Cassette Recorder Lucky Hit N2208 /01 - Philips - Österreich

Form
Reisegerät > 20 cm (netzunabhängig betreibbar)

Abmessungen (BHT)
240 x 160 x 60 mm / 9.4 x 6.3 x 2.4 inch

Bemerkung
Philips Cassetten-Recorder N 2208, Aussteuerungs-Automatik, Eingeb.Mikrophon. Automat. Umschaltung Netz/Batteriebetrieb.-Mitgelieferter Tragegurt. Farbe: grau; Ein Gerät auch für die Planet UE Handelsgruppe.

Specifications and type label only mention 220V mains operation, but according to the schematic a tap may be available for 110V.

Nettogewicht
1 kg / 2 lb 3.2 oz (2.203 lb)

Datenherkunft
Handbuch VDRG 1977/1978 / Radiokatalog Band 2, Ernst Erb

Literaturnachweis
Philips - Radio TV and Home Entertainment Catalogs (Philips Katalog 1976)

Literatur/Schema (1)
-- Original-techn. papers.

Literatur/Schema (2)
Funkschau (15/1976, S. 629, 630)

Autor
Modellseite von Hannes Wurnitsch angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
