Quartet 166
Philips Australia
- Pays
- Australie
- Fabricant / Marque
- Philips Australia
- Année
- 1958–1960
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 126798
Auszug aus technischer Beschreibung
Some of the paint work has been touched up.
Service manual cover.
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 4
- Principe général
- Super hétérodyne (en général); FI/IF 455 kHz
- Gammes d'ondes
- PO uniquement
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 200-250 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 5 inch = 12.7 cm
- Matière
- Boitier en bakélite
- De Radiomuseum.org
- Modèle: Quartet 166 - Philips Australia
- Forme
- Modèle de table générique
- Dimensions (LHP)
- 285 x 188 x 135 mm / 11.2 x 7.4 x 5.3 inch
- Remarques
-

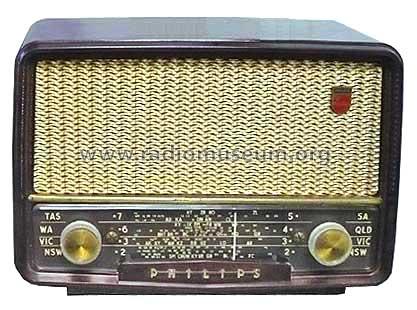

Philips "Quartet" Model 166
Compact 4-valve mantel radio with powerful performance, excellent tone and "Modern look" which makes it the ideal second set in any home. Available in ivory, pearl grey, carmen red and coral pink. (MINGAY'S PRICE SERVICE)
Updated version of Model 164 and Model 164A.
See also Fleetwood model 1206A.
- Prix de mise sur le marché
- 23.10 AUS £
- Littérature
- Mingay's Price Service (May 1958 to Aug 1960.)
- Schémathèque (1)
- -- Original-techn. papers. (Philips Radioplayer Service Data, March 1958.)
- Schémathèque (2)
- J.R. Publications Radio Service Handbook (R.V. Series Vol. 1, 1963, Page P22.)
- Auteur
- Modèle crée par Peter Hughes. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 910 modèles d'appareils, 709 avec des images et 424 avec des schémas.
Tous les appareils de Philips Australia
Collections
Le modèle Quartet fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: Philips Australia: Quartet 166
Discussions: 2 | Publications: 9

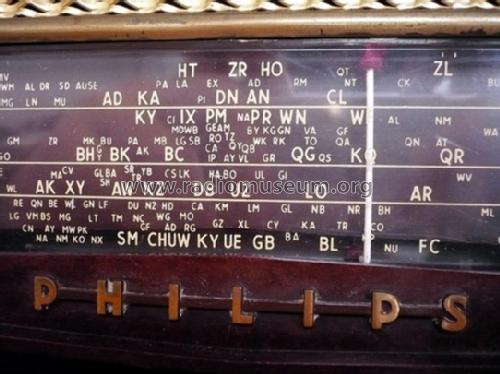

At 530 Khz (the tuning range of the set is from 530 to 1620) the pointer should be on the right hand side of the dial scale
Peter
Peter Hughes, 24.May.08
Philips Model 166
leider habe ich bis jetzt dieses Modell noch nicht im Radiomuseum gefunden. Es sollte angelegt werden, aber ich brauche dazu wenigstens den Rat eines Philips-Sammlers. In welchem Land wurde dieses Gerät produziert ?Pièces jointes

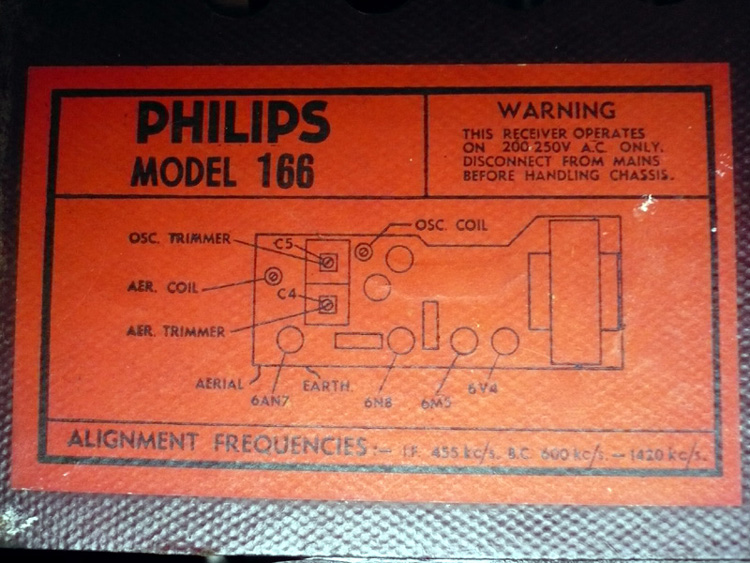

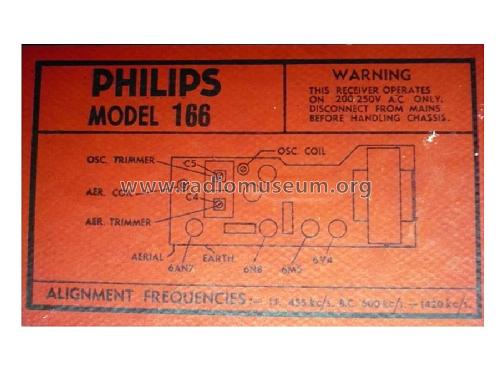

- Philips_Model_166_Daten (189 KB)
- Philips_Model_166_Front (176 KB)

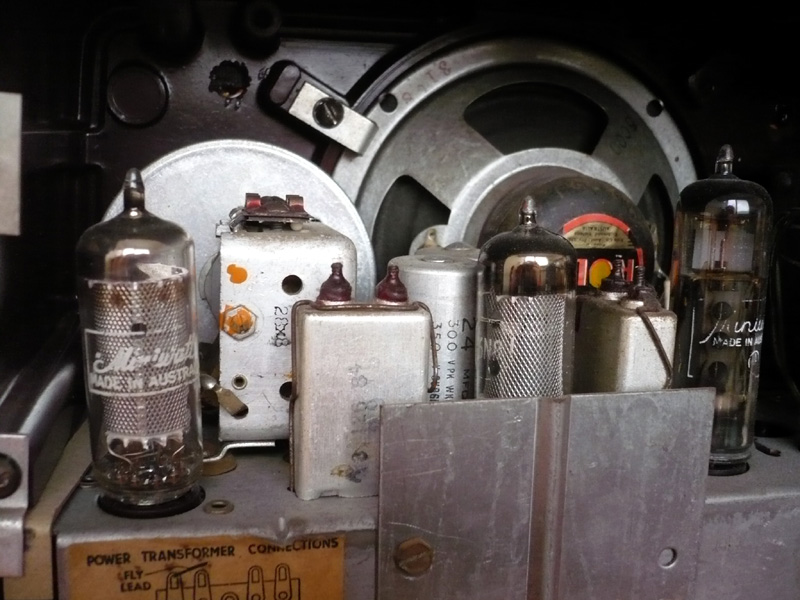

- Philips_Model_166_innen (170 KB)
- Philips_model_166_Skala (190 KB)
Wolfgang Lill, 20.Feb.08
