• Pays
• France

• Fabricant / Marque
• Pizon Bros (JMP); Paris

• Année
• 1951/1952

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 68734

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 8

• Lampes / Tubes
• 1T4 or 1U4 1R5 1T4 or 1U4 1T4 or 1U4 1T4 or 1U4 1S5 3Q4 117Z3

• Principe général
• Super hétérodyne avec étage HF

• Circuits accordés
• 7 Circuits MA (AM)

• Gammes d'ondes
• PO, GO et plus que 2 x OC

• Tension / type courant
• Secteur et accus rechargeables (eventuellement piles) / AC 110-250; DC 110-125 / 12 & 90 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 17 cm = 6.7 inch

• Matière
• Cuir / canvas / plastique mais autre matériel en dessous!

• De Radiomuseum.org

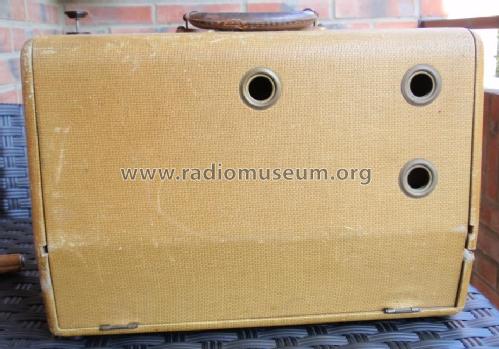

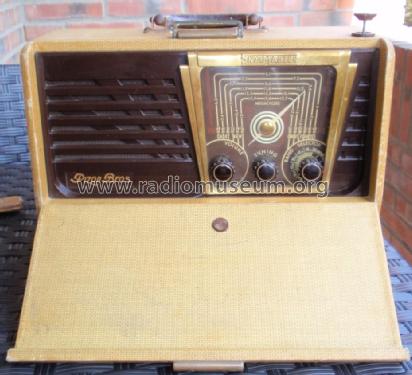

• Modèle: Sky-Master Type A [8 tubes] - Pizon Bros JMP; Paris

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 390 x 280 x 170 mm / 15.4 x 11 x 6.7 inch

• Remarques

• 6 bandes étalée OC. Antenne télescopique.

  Alimentation aussi sur accumulateurs 6 volts par adjonction d'une commutatrice. Tropicalisée.

  Voir aussi modèle Sky-Master Type B avec système de contre-réaction sur étage finale.

• Source extérieure
• Serge Laffont/Martin Renoth

• Littérature
• -- Original prospect or advert

• Schémathèque (1)
• Radio Constructeur et Dépanneur janvier 1952
