Monte Carlo TC5 clavier

Recta; Paris

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1955 ?
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 334403

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 5
  • Principio generale
  • Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF
  • N. di circuiti accordati
  • 6 Circuiti Mod. Amp. (AM)
  • Gamme d'onda
  • Onde medie (OM), lunghe (OL) e 2 onde corte (2 x OC).
  • Tensioni di funzionamento
  • Alimentazione universale (doppia: CC/CA) / 110 Volt
  • Altoparlante
  • AP magnetodinamico (magnete permanente e bobina mobile) / Ø 12 cm = 4.7 inch
  • Potenza d'uscita
  • 3 W (qualità ignota)
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: Monte Carlo TC5 clavier - Recta; Paris
  • Forma
  • Soprammobile con pulsantiera/tastiera.
  • Dimensioni (LxAxP)
  • 310 x 290 x 170 mm / 12.2 x 11.4 x 6.7 inch
  • Annotazioni

  • Le «Monte-Carlo TC5 Clavier» est une version modernisée du récepteur "Monte-Carlo TC5". Il s'agit d'un récepteur tous courants, équipé de la série de lampes « U » Rimlock-Médium, présentant, comme on le sait, l'avantage de pouvoir être alimentée directement sur le secteur, la tension nécessaire à l'alimentation de tous les filaments, montés en série, correspondant au secteur 115-120 V   (intensité 100 mA).

    Ce récepteur est muni d'un cadre antiparasite ferroxcube, travaillant sur les gammes PO et GO et d'un bloc accord-oscillateur à clavier miniature 4 touches, correspondant aux gammes de réception: GO, PO, OC, BE (Bande Étalée).

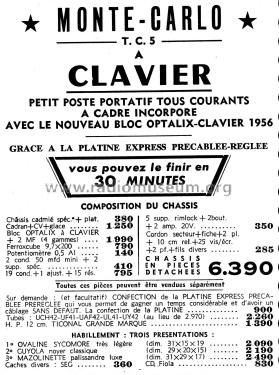

    Le devis des pièces détachées est le suivant:
    Châssis cadmié spéc.+ platine.....  380
    Cadran + CV + glace..................    1'250
    Bloc OPTALIX+2 MF (4 gammes)..1'990
    Ferroxcube  9,7 x 200 .............  .....790
    Potentiomètre 0,5 AI.............. ........140
    2 cond. 50 µF+2 supp.spéc..........  410
    19 cond. + 1 ajust.+ 15 rés.............795
    5 supp. rimlock + 2 bout.
    + 2 amp. 20 V......................  ..........350
    Cordon secteur+fiche+2pi+10 cm rel
    +25 vis/écr.+2 pf.+fils divers ........  285

    CHASSIS EN PIECES DETACHEES.........6'390 Fr

    Auquel il faut rajouter les composants suivants:

    facultatif) PLATINE EXPRESS PRECABLEE
    PREREGLEE confection de la PLATINE...900
    Tubes: UCH42-UF41-UAF42-UL41-UY42
    (au lieu de 2.970)................................    2'260
    HP 12cm TICONAL............................     1'390

    3 ébenisteries sont proposées:
    1° OVALINE SYCOMORE très légère.....2'090 (dim. 31 x 15 x 19 cm)
    2° CUYOLA  noyer classique...................2'190 (dim. 29 x 20 x 15 cm)
    3° MAZOLINETTE palissandre luxe........3'490 (dim. 31 x 29 x 17 cm)
    Caches divers: SEC  ............................... 360
    CD. .Fiola..................................................830

    Soit au total dans la finition la plus luxueuse
    et en prenant l'option de la platine précâblée: 15'620 Fr

  • Prezzo nel primo anno
  • 15,620.00 Fr
  • Autore
  • Modello inviato da Jean-Pierre Ambroise. Utilizzare "Proponi modifica" per inviare ulteriori dati.
