Spectrolyzer AR
Semco Electronic GmbH, Wesseln
- Country
- Germany
- Manufacturer / Brand
- Semco Electronic GmbH, Wesseln
- Year
- 1986
- Category
- Amateur Equipment (Other, but not Key)
- Radiomuseum.org ID
- 80424
-
- Brand: Semcoset
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 1
- Valves / Tubes
- D10-260GM
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Main principle
- Superhet, double/triple conversion; Special type of reception - please describe.
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- -Loudspeaker incorporated, but system not known. / Ø 1.5 cm = 0.6 inch
- Material
- Metal case
- from Radiomuseum.org
- Model: Spectrolyzer AR - Semco Electronic GmbH, Wesseln
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 270 x 110 x 305 mm / 10.6 x 4.3 x 12 inch
- Notes
-
Panorama-Überwachungsempfänger und Spektrumanalysator für die AFu-Bereiche 28 - 30 (50 - 52), 144 - 146 und 430 - 440 MHz plus wählbares ZF-Modul für einen separaten Empfänger. Diverse Filter (Auflösung) und Bandbreitenoptionen, X-Ablenkung 1 bis 40 Hz, variabler Sichtbereich 50 kHz bis 2,5 MHz, lin. und log. Darstellung. Akustische Alarmierung durch Piezo-Element. Auch Sendesignalanalyse; zusätzliche Anschlußmöglichkeiten für externe Konverter, Wobbelerweiterung.
Nachfolger des Semcolyzer, Vorgänger des Semco-Spectro Multimodi (MM).
- Net weight (2.2 lb = 1 kg)
- 8.5 kg / 18 lb 11.6 oz (18.722 lb)
- Price in first year of sale
- 1,995.00 DM
- Source of data
- -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
- Author
- Model page created by a member from D. See "Data change" for further contributors.
- Other Models
-
Here you find 37 models, 34 with images and 25 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Semco Electronic GmbH, Wesseln
Collections
The model Spectrolyzer is part of the collections of the following members.
Literature
The model Spectrolyzer is documented in the following literature.
Forum contributions about this model: Semco Electronic: Spectrolyzer AR
Threads: 2 | Posts: 2
Semcorama, Spectrolyzer AR, Semcolyzer – Nichtbeachtung von Applikationsvorschriften der Bildröhre – Fehler und Abhilfe
In den oben genannten Geräten ist die Erzeugung der Spannung für die Röhrenheizung auf einem gemeinsamen Trafo konstruktiv falsch ausgeführt, was – früher oder später – zu Auffälligkeiten oder Ausfällen führen kann:
Die Applikationsvorschriften der verwendeten Sichtröhren D10-160GM bzw. D10-260GM geben eine maximale Spannungsdifferenz von 125 Volt zwischen Kathode und Heizfaden vor. In den Semco-Panoramaempfängern sind es jedoch rund 2000 Volt! Eine galvanische Verbindung des Heizfadens mit der Kathode ist nicht vorhanden. Außerdem sind die einzelnen Wicklungen des Netztransformators untereinander nicht hochspannungsfest voneinander isoliert.
Diese Konstruktionsfehler führen dazu, daß es systemintern innerhalb der Röhre zu Überschlagen zwischen Heizfaden und Kathode kommt und dies gleichzeitig auch zu Isolationsdurchschlägen zwischen der Heiz- und der Hochspannungswicklung des Trafos führt, was diesen mittelfristig zerstört.
Abhilfe ist nur durch Einbau eines separaten Heiztransformators möglich.

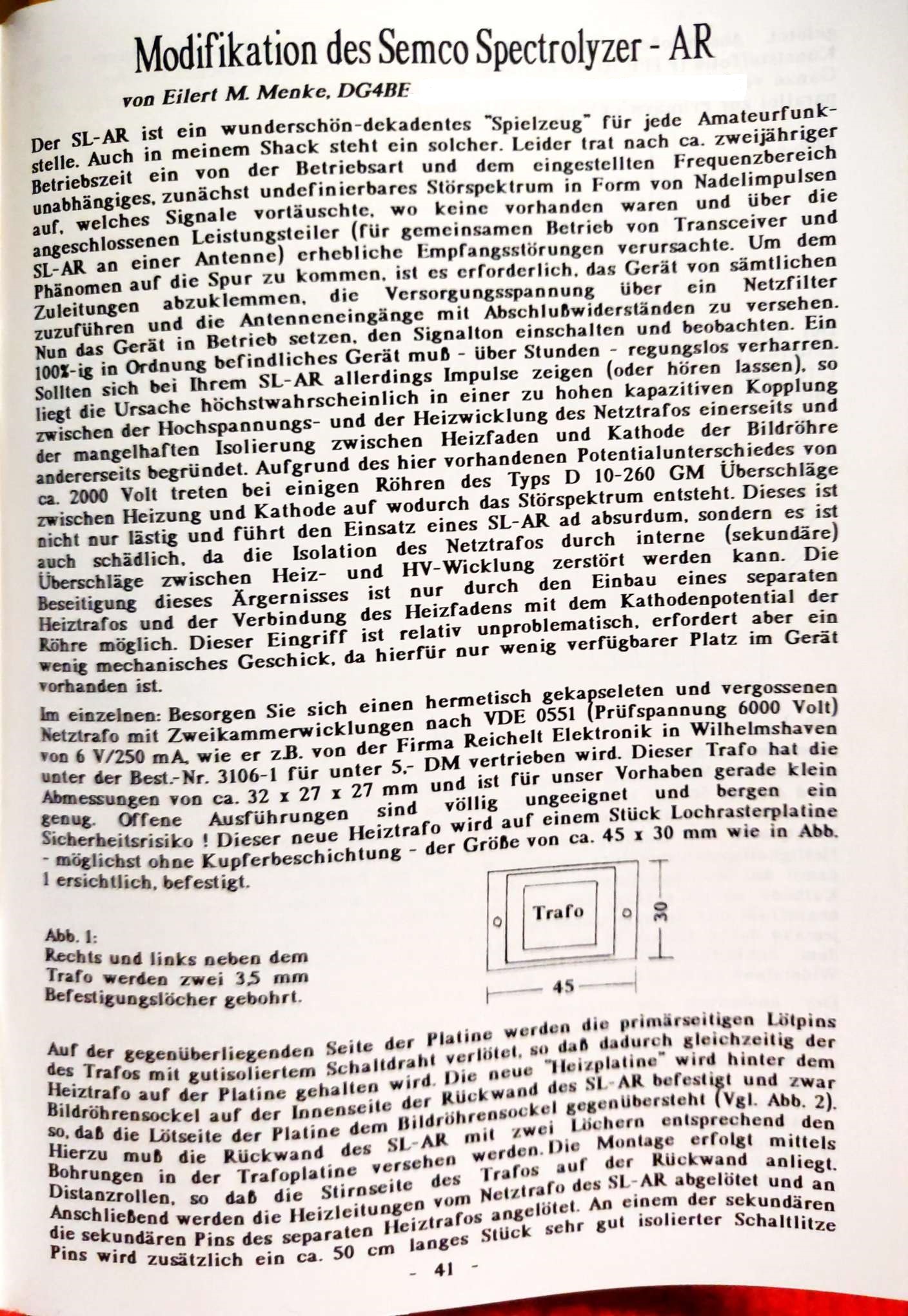

Im Funk-Telegramm (funk minus telegramm punkt de) der Ausgabe April 1994 hatte ich eine detaillierte Umbauanleitung für einen Spectrolyzer AR vorgelegt, die ich hier wiedergebe. Sinngemäß gilt sie auch für den Semcorama und den Semcolyzer. Dazu ist noch anzumerken, daß der optional vorgeschlagene Widerstand zwischen Heizfaden und Kathode den Maximalwert von 100 KOhm nicht überschreiten darf.
Ob der später eingeführte Semco Spectro Multimodi auch an diesem Problem krankt, kann ich nicht beurteilen, da ich das Gerät nicht näher kenne.
Attachments
- FT 4-1994, Titel (302 KB)
- FT 4-1994, Seite 41 (776 KB)
- FT 4-1994, Seite 42 (552 KB)
Eilert Menke, 30.Oct.23
In dem Buch "Zusatzgeräte für den Funkempfang" (Siebel-Verlag GmbH Meckenheim 3.Auflage 1995) findet sich eine interessante Produktvorstellung des Spectrolyzer AR.
Die Wiedergabe erfolgt mit freundlicher Genehmigung des VTH/Siebel-Verlages.
F.H.
Attachments
- Produktvorstellung Spectrolyzer (70 KB)
Franz Harder, 04.Oct.11
