Spectrolyzer AR
Semco Electronic GmbH, Wesseln
- País
- Alemania
- Fabricante / Marca
- Semco Electronic GmbH, Wesseln
- Año
- 1986
- Categoría
- Radioaficionados; Complemento (menos manipulador).
- Radiomuseum.org ID
- 80424
-
- Brand: Semcoset
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 1
- Válvulas
- D10-260GM
- Numero de transistores
- Hay semiconductores.
- Semiconductores
- Principio principal
- Superheterodino doble o triple conversión; Special type of reception - please describe.
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 220 Volt
- Altavoz
- -Altavoz incorporado, sistema desconocido. / Ø 1.5 cm = 0.6 inch
- Material
- Metálico
- de Radiomuseum.org
- Modelo: Spectrolyzer AR - Semco Electronic GmbH, Wesseln
- Forma
- Sobremesa de cualquier forma, detalles no conocidos.
- Ancho, altura, profundidad
- 270 x 110 x 305 mm / 10.6 x 4.3 x 12 inch
- Anotaciones
-
Panorama-Überwachungsempfänger und Spektrumanalysator für die AFu-Bereiche 28 - 30 (50 - 52), 144 - 146 und 430 - 440 MHz plus wählbares ZF-Modul für einen separaten Empfänger. Diverse Filter (Auflösung) und Bandbreitenoptionen, X-Ablenkung 1 bis 40 Hz, variabler Sichtbereich 50 kHz bis 2,5 MHz, lin. und log. Darstellung. Akustische Alarmierung durch Piezo-Element. Auch Sendesignalanalyse; zusätzliche Anschlußmöglichkeiten für externe Konverter, Wobbelerweiterung.
Nachfolger des Semcolyzer, Vorgänger des Semco-Spectro Multimodi (MM).
- Peso neto
- 8.5 kg / 18 lb 11.6 oz (18.722 lb)
- Precio durante el primer año
- 1,995.00 DM
- Procedencia de los datos
- -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
- Autor
- Modelo creado por un miembro de D. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 37 modelos, 34 con imágenes y 25 con esquemas.
Ir al listado general de Semco Electronic GmbH, Wesseln
Colecciones
El modelo Spectrolyzer es parte de las colecciones de los siguientes miembros.
Literatura
El modelo Spectrolyzer está documentado en la siguiente literatura.
Contribuciones en el Foro acerca de este modelo: Semco Electronic: Spectrolyzer AR
Hilos: 2 | Mensajes: 2
Semcorama, Spectrolyzer AR, Semcolyzer – Nichtbeachtung von Applikationsvorschriften der Bildröhre – Fehler und Abhilfe
In den oben genannten Geräten ist die Erzeugung der Spannung für die Röhrenheizung auf einem gemeinsamen Trafo konstruktiv falsch ausgeführt, was – früher oder später – zu Auffälligkeiten oder Ausfällen führen kann:
Die Applikationsvorschriften der verwendeten Sichtröhren D10-160GM bzw. D10-260GM geben eine maximale Spannungsdifferenz von 125 Volt zwischen Kathode und Heizfaden vor. In den Semco-Panoramaempfängern sind es jedoch rund 2000 Volt! Eine galvanische Verbindung des Heizfadens mit der Kathode ist nicht vorhanden. Außerdem sind die einzelnen Wicklungen des Netztransformators untereinander nicht hochspannungsfest voneinander isoliert.
Diese Konstruktionsfehler führen dazu, daß es systemintern innerhalb der Röhre zu Überschlagen zwischen Heizfaden und Kathode kommt und dies gleichzeitig auch zu Isolationsdurchschlägen zwischen der Heiz- und der Hochspannungswicklung des Trafos führt, was diesen mittelfristig zerstört.
Abhilfe ist nur durch Einbau eines separaten Heiztransformators möglich.

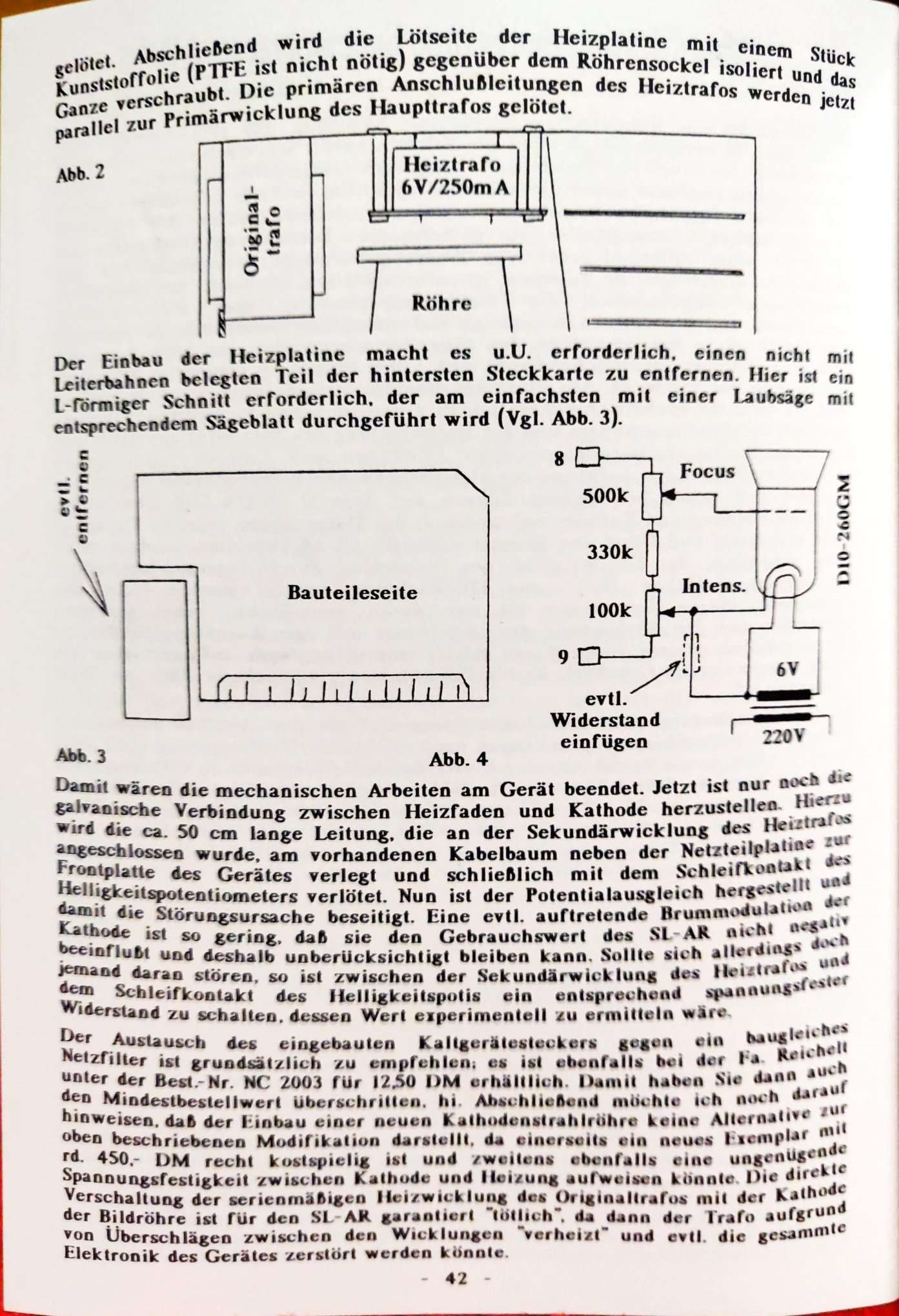

Im Funk-Telegramm (funk minus telegramm punkt de) der Ausgabe April 1994 hatte ich eine detaillierte Umbauanleitung für einen Spectrolyzer AR vorgelegt, die ich hier wiedergebe. Sinngemäß gilt sie auch für den Semcorama und den Semcolyzer. Dazu ist noch anzumerken, daß der optional vorgeschlagene Widerstand zwischen Heizfaden und Kathode den Maximalwert von 100 KOhm nicht überschreiten darf.
Ob der später eingeführte Semco Spectro Multimodi auch an diesem Problem krankt, kann ich nicht beurteilen, da ich das Gerät nicht näher kenne.
