• Country
• Austria

• Manufacturer / Brand
• Siemens-Austria (WSW); Wien

• Year
• 1946/1947

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 10603

• • alternative name: Ges. für Technische Glaswaren
  • Brand: Wiener Schwachstrom Werke (WSW)

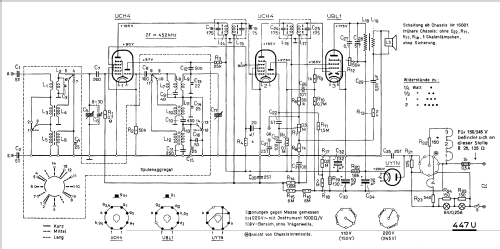

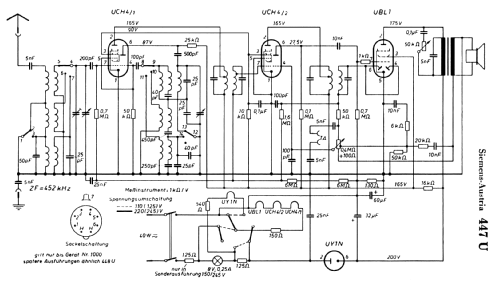

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• UCH4 UCH4 UBL1 UY1N

• Main principle
• Superheterodyne (common); ZF/IF 452 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• AC/DC-set / 110; 150; 220; 245 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch

• Material
• Wooden case

• from Radiomuseum.org
• Model: Gemeinschaftssuper 447U - Siemens-Austria WSW; Wien

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 410 x 220 x 330 mm / 16.1 x 8.7 x 13 inch

• Notes

• Der Gemeinschaftsuper 447U

  Durch gemeinsame Materialbeschaffung und Arbeitsteilung wollte man die österreichische Radioindustrie in Schwung bringen. Während der unerwartet langen Entwicklungszeit beschlossen die Firmen Hornyphon, Minerva und Radione, sich auf die Bereitstellung von Bauteilen zu beschränken.

  Ähnliche Modelle wurden produziert von:

  • Czeija Nissl
  • Eumig
  • Ingelen
  • Kapsch
  • Siemens
  • Telefunken Wien
  • Zehetner
  • Zerdik

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Mentioned in
• Radiotechnik, Die, Wien (RT 42) (4606)

• Literature/Schematics (1)
• RADIOBOTE, Österr. (Heft 20/2009, S.11 ff, Gerätebeschreibung)
