Stern 5E61-C

Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG

Data
Forum
Pictures
Collections

  • Year
  • 1949/1950
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 16673

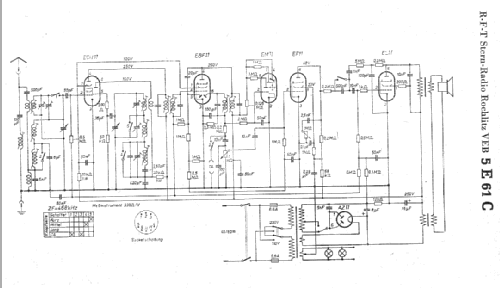

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 468 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110/220 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 20 cm = 7.9 inch
  • Power out
  • 4 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Stern 5E61-C - Stern-Radio Rochlitz, VEB, RFT
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 450 x 325 x 250 mm / 17.7 x 12.8 x 9.8 inch
  • Notes
  • Stromsparschaltung, Klangregler mit "Sprache-Schalter" gekoppelt.
  • Net weight (2.2 lb = 1 kg)
  • 13.5 kg / 29 lb 11.8 oz (29.736 lb)
  • Price in first year of sale
  • 389.00 DM
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Lange-Nowisch
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Stern is part of the collections of the following members.

 Forum

Forum contributions about this model: Stern-Radio Rochlitz: Stern 5E61-C

Threads: 1 | Posts: 1

Hallo Radiofreunde,

das von mir überholte Stern-Radio  aus dem VEB Rochlitz spielt wieder und sieht recht ansehnlich aus. Über den unansehnlichen Lautsprecherstoff habe ich  neuen gespannt, für den Fall das man den Orignal-Stoff  doch schöner finden sollte  :-), kann der Orginalzustand wieder hergestellt werden.

Die EL11 Prothese  (EL84)  aus dem Röhrenwerk VEB Mühlhausen habe ich  durch eine EL 11  zurückersetzt. Diese EL 11 stammt aus einem Imperialchassis 604W von 1953.

Der  Ein/Ausschalter ist leider  defekt, vielleicht findet sich ja noch ein Schalter mit 1 MOhm Poti. Die  EM 11 leuchtet auch nicht mehr.. sollte  noch jemand eine haben ?

Leider ist  die Skalenscheibe an einigen Stellen nicht mehr lesbar.  Vorsichtshalber habe ich die Rückseite aus Konservierungsgründen mit Klarlack eingesprüht (natürlich mit Schmutz  :-)

Der Stromsparschalter an der linken  Seite  schaltet   die  Versorgungsspannung von ca. 340V AC  auf  240V AC  zur  AZ11. Verbrauch 40 oder 75 Watt. Völlig ausreichend  ist der 40 Watt  Betrieb.

mit kollegialen Grüssen

G.E













Arno Eikhof, 07.Aug.09
