- Country
- Germany
- Manufacturer / Brand
- Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
- Year
- 1978–1982
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 16786
Unterlagen von K.-H. Teuerle.
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 35
- Semiconductors
- BF900 SF235 SF216 SF225 SF245 SC236 SC237 SC239 SS216 BC177 BD135 A244D A220D A281D A109D A290D A273D A274D TDA2020 U710D U711D MAA550
- Main principle
- Superheterodyne (common); ZF/IF 455/ 10700 kHz
- Tuned circuits
- 3 AM circuit(s) 7 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Details
- Hi-Fi equipment
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 30 W (undistorted)
- Material
- Wooden case
- from Radiomuseum.org

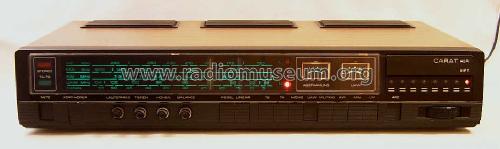

- Model: Carat S 2412.00 - Stern-Radio Sonneberg, VEB,
- Shape
- Book-shelf unit.
- Dimensions (WHD)
- 630 x 108 x 300 mm / 24.8 x 4.3 x 11.8 inch
- Notes
-
Volltransistorisiert Erster modular aufgebauter Empfänger, 8 Sensortasten davon 7 für Senderspeicher, 1 für Hauptabstimmung. UKW bis 104 MHz. Je ein keramisches Kompaktfilter für AM und für FM. Kombinierter AM/ FM- Antrieb, 11 ICs. Zwei Trägerleiterplatten, eine für den HF- ZF- Teil mit aufgesetzten Modulen, eine Platine für den NF- Teil. Pilottonfilter, Multiplexfilter. Elektronische Einsteller für Lautstärke, Klang und Balance mit den ICs A273 und A274. Ausgangsleistung 2x 15 Watt.
Halbleitertypen nur einmal aufgeführt
- Net weight (2.2 lb = 1 kg)
- 8.5 kg / 18 lb 11.6 oz (18.722 lb)
- Price in first year of sale
- 1,950.00 DM
- External source of data
- E. Erb 3-907007-36-0
- Source of data
- Radiokatalog Band 2, Ernst Erb
- Mentioned in
- Historische Radios Band IV (155)
- Literature/Schematics (1)
- -- Original-techn. papers.
- Other Models
-
Here you find 385 models, 312 with images and 288 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
Collections
The model Carat S is part of the collections of the following members.
Forum contributions about this model: Stern-Radio: Carat S 2412.00
Threads: 2 | Posts: 2
Im UKw Bereich läuft der eingestellte Sender weg. Spannung am Poti R905 100K (Pin 971 Senderspeichermodul) lag nur noch bei ca 3 Volt, somit fiel auch das gesamte Speichermodul aus.
am Pin 352 (Spannungsstabilisator Modul) liegen 64 Volt an, zwischen R351 2,7KOhm und IS 351 MAA550 lagen nur noch die gesagte ca 3 Volt, nach Austausch IS 351 MAA550 war die Funktion des Senderspeichers wieder gegeben.
Holger Schwaebe, 20.Feb.21
Gerät hat folgende Fehlererscheinung: Wiedergabelautstärke bei UKW-Empfang zu gering, Dekoder schaltet trotz starkem Eingangsignal nicht auf Stereo.
Ursache: Einstellregler R216 ist auf der Widerstandsbahn hochohmig geworden Sollwert 1KOhm, tatsächlicher Wert 15KOhm.
M.Seiffert
Michael Seiffert, 27.May.11
