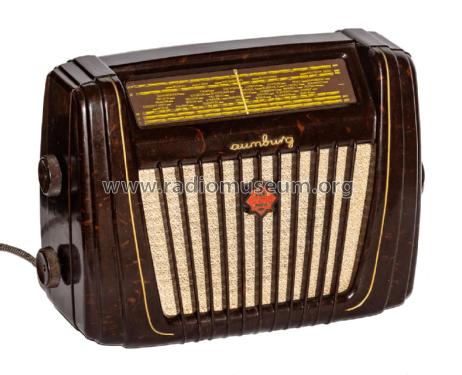

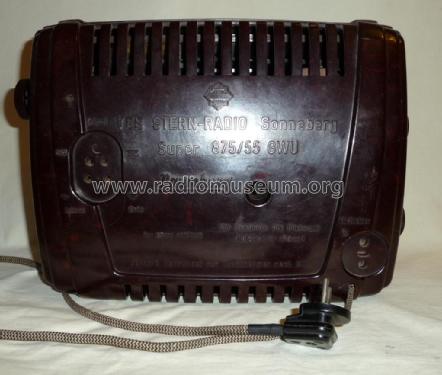

Naumburg 875/55GWU Preßstoff / Bakelitgehäuse

Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG

Data
Forum
Pictures
Collections

  • Year
  • 1954/1955
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 72759

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 473/10700 kHz
  • Tuned circuits
  • 7 AM circuit(s)     8 FM circuit(s)
  • Wave bands
  • Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
  • Power type and voltage
  • AC/DC-set / 220 Volt

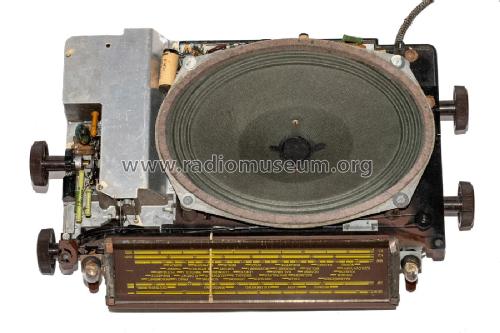

  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: Naumburg 875/55GWU [Preßstoff / Bakelitgehäuse] - Stern-Radio Sonneberg, VEB,
  • Shape
  • Tablemodel without push buttons, Mantel/Midget/Compact up to 14
  • Dimensions (WHD)
  • 310 x 240 x 135 mm / 12.2 x 9.4 x 5.3 inch
  • Notes
  • Weiterentwicklung des 875/53 Schwarzburg, auch in Holzgehäuse, Wurfantenne.
  • Net weight (2.2 lb = 1 kg)
  • 5.5 kg / 12 lb 1.8 oz (12.115 lb)
  • Price in first year of sale
  • 281.00 DM
  • Source of data
  • -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers. (Funkverlag Hein Service-DVD)
  • Author
  • Model page created by Wolfgang Eckardt. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Naumburg is part of the collections of the following members.

 Forum

Forum contributions about this model: Stern-Radio: Naumburg 875/55GWU

Threads: 1 | Posts: 1

Vom Naumburg kamen mir zwei Exemplare in die Hände:
Am ersten Gerät waren alle Drähte bzw. Bauelemente in die Sockelösen der UEL 51 nur eingehängt, aber so umgebogen, dass das neu gekaufte Gerät wochenlang ohne Beanstandung spielte. Ein "Fachmann" fand den Fehler auch nicht. Nach Jahren und bei hellem Tageslicht  konnte ich das Maleur sichten. Das Löten gestaltete sich schwierig, weil viele ´Äste' das Arbeiten behinderten.
Beim zweiten Gerät war von den 4 Schränklappen zur Befestigung des Wellenschalters einer abgebrochen. Die Folge war ein Verwinden des Wellenschalters mit nicht vorgesehener Kontaktgabe. Nachdem der defekte Selengleichrichter durch eine Siliziumdiode und Vorwiderstand ersetzt worden war, kam ob des Wellenschalterfehlers Rauch aus dem Gerät. Da ich keine Idee hatte, den Wellenschalter in Ursprungsposition zu bringen, blieb das Gerät unfertig.

Ludwig Frenzel, 07.Feb.09
