Digital Frequency Meter TSA3334
Venner Electronics Ltd.; New Malden
- Country
- Great Britain (UK)
- Manufacturer / Brand
- Venner Electronics Ltd.; New Malden
- Year
- 1964 ?
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 224033
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 102
- Wave bands
- - without
- Power type and voltage
- Line / Batteries (any type) / 110/220; 12 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Digital Frequency Meter TSA3334 - Venner Electronics Ltd.; New
- Dimensions (WHD)
- 320 x 90 x 22 mm / 12.6 x 3.5 x 0.9 inch
- Notes
-
Das Gerät ist ein Frequenzzähler für den Bereich 15Hz - 1,2MHz und Periodendauermessgerät im Bereich 15Hz - 100kHz. Der maximale Anzeigebereich ist 9999.Four Digit Counter/Timer
- Frequency counter: 15 Hz - 1.2 MHz
- Period Counter: 15Hz - 100kHz
- The maximum display range is 9999.
Transistoren sind mehrfach vorhanden.
- Net weight (2.2 lb = 1 kg)
- 4.9 kg / 10 lb 12.7 oz (10.793 lb)
- Source of data
- - - Manufacturers Literature
- Author
- Model page created by Karl-Heinz Entrich † 7.21. See "Data change" for further contributors.
- Other Models
-
Here you find 17 models, 7 with images and 4 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Venner Electronics Ltd.; New Malden
Collections
The model Digital Frequency Meter is part of the collections of the following members.
Forum contributions about this model: Venner Electronics: Digital Frequency Meter TSA3334
Threads: 1 | Posts: 1
Dieses Gerät hat 4 Anzeigeelemente die sich E.A.C.Digivisor nennen und sicher zu den Vorläufern von späteren Anzeigeelementen zu rechnen sind. Sie funktionieren rein mechanisch mit Hilfe eines Drehspulinstrumentes und bringen den Zählerstand des dazu gehörenden Binärzählers auf optischen Wege zur Ansicht. Es gibt daran einige Justierelemente, mit der man die optische Projektion optimieren kann.

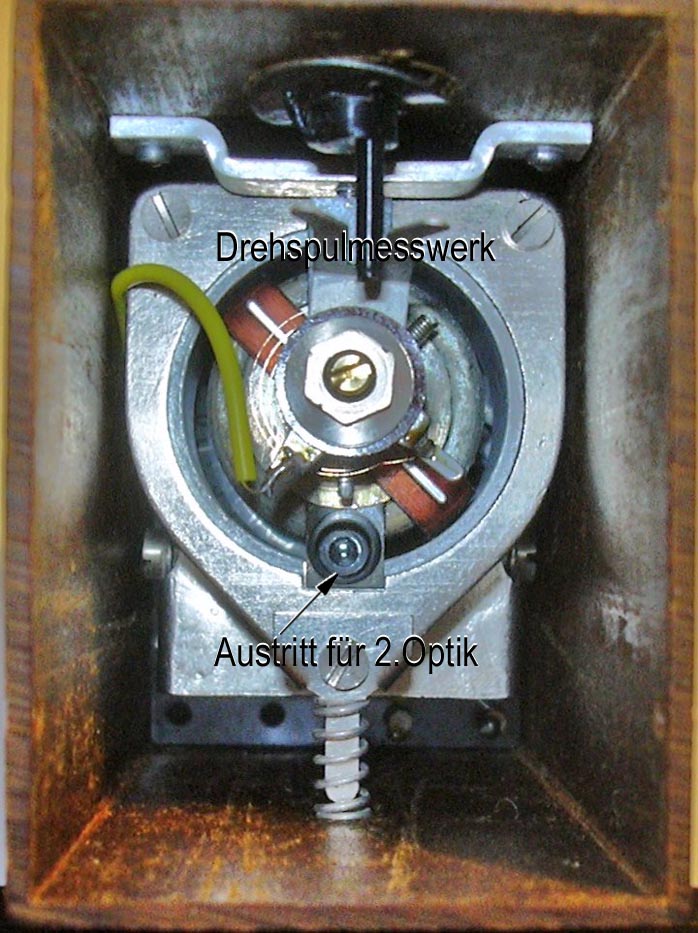

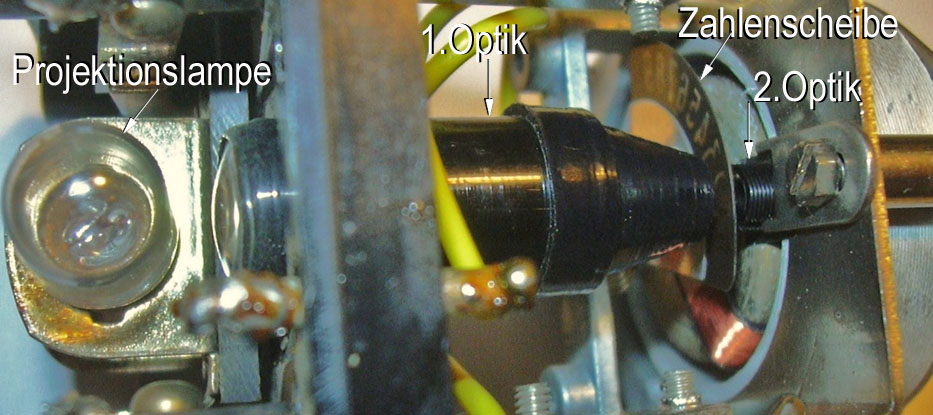

Das Drehspulmesswerk bewegt die Zahlenscheibe und 2 optische Systeme sorgen dann für die Projektion auf einer Mattscheibe.
Unterhalb des Messwerkes ist die Austrittsöffnung der Projektionseinrichtung. Es ist alles nicht sehr groß und sieht auch nicht sehr präzise aus, aber das Ergebnis ist doch recht beeindruckend. Wenn ich das alles wieder zusammen habe, werde ich noch Bilder von den projezierten Ziffern nachliefern.
Freundlichen Grüße,
K.- Heinz Entrich
Attachments
- Venner TSA3334 (149 KB)
- Venner TSA3334 (150 KB)
- Venner Tsa3334 (119 KB)
Karl-Heinz Entrich † 7.21, 20.Sep.12
