Selektiver Pegelmesser SPM-3

• Country
• Germany

• Manufacturer / Brand
• Wandel & Goltermann; Reutlingen

• Year
• 1966 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 113593

• • alternative name: Wago Wandel & Goltermann

• Picture
• Schematics

Previous Next

Previous Next

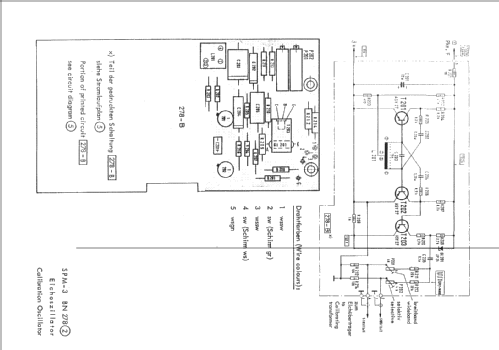

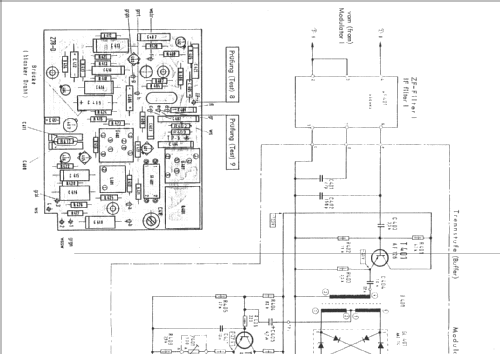

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Line / Storage batteries (perhaps also batteries) / 220 / 18 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Selektiver Pegelmesser SPM-3 - Wandel & Goltermann;

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 340 x 300 x 180 mm / 13.4 x 11.8 x 7.1 inch

• Notes

• Selektiver Pegelmesser 2-612 kHz und Breitband-Voltmeter. Zum Betrieb des Gerätes mit Batterien, braucht es 3 Stk. 6-V-NC-Zellen Typ DEAC-5-500DKZ. Betriebsspannung 18 V. Die interne Ladespannung ohne Akku ist 25 V.
  Misuratore di livello selettivo da 2 a 612 kHz e voltmetro larga banda.

  Messgeräte wie das SPM-3 wurden nicht selten über einen Zeitraum von 1 bis 2 Jahrzehnten mit nur kleinen Änderungen aber mit der gleichen Typenbezeichnung hergestellt

• Net weight (2.2 lb = 1 kg)
• 8 kg / 17 lb 9.9 oz (17.621 lb)

• Mentioned in
• -- Original prospect or advert (Wandel + Goltermann Prospekt 1966)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Gilberto Verrini. See "Data change" for further contributors.
